Teilen einer Polylinie anhand Stützpunkt

 Home  Zurück  Vor

Mit Hilfe der Funktion Polylinien an Stützpunkt teilen können Polylinien an Stützpunkten in Segmente aufgeteilt werden.



Um eine Polylinie anhand eines Stützpunktes zu teilen:



1.Stellen Sie die Zielrelation in der Layerkontrolle auf bearbeitbar.

2.Wählen Sie das Objekt, das aufgeteilt werden soll mithilfe von Auswahlwerkzeugen aus.

3.Aktivieren Sie die Funktion Stützpunkte bearbeiten Button_Stützpunkte_bearbeiten.

4.Selektieren Sie den Stützpunkt, an dem die Polylinie aufgeteilt werden soll.

5.Wählen Sie Objekte > Polylinien an Stützpunkt teilen.

6.Wählen Sie die geeignete Datenaufteilungsfunktion zum Aufteilen der Daten (siehe Aufteilen von Objekten).

7.Klicken Sie auf OK. Die Polylinie wird jetzt in zwei kleinere Kartenobjekte unterteilt.

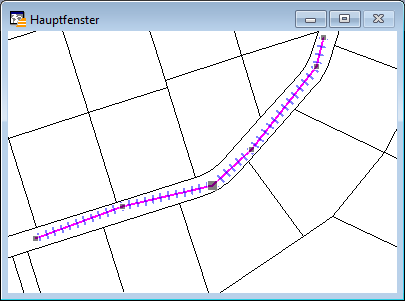

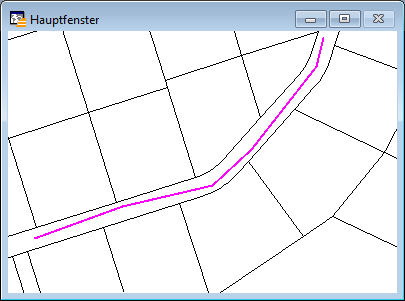

Beispiel: Eine Polylinie soll anhand eines Stützpunktes (Schneideobjekt) geteilt werden.

Kartenfenster_Polylinien_an_Stützpunkt_teilen_1

Kartenfenster_Polylinien_an_Stützpunkt_teilen_2

Kartenfenster_Polylinien_an_Stützpunkt_teilen_3

Kartenfenster_Polylinien_an_Stützpunkt_teilen_4

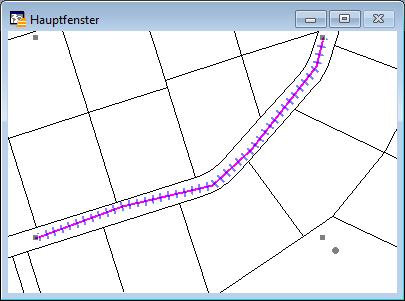

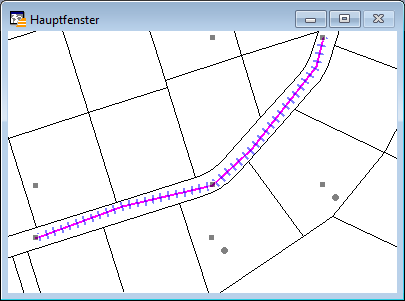

Die Polylinie wird am selektierten Stützpunkt in 2 Polylinien aufgeteilt.

Kartenfenster_Polylinien_an_Stützpunkt_teilen_5



Hinweis

Hinweis

•Sofern die Daten nicht im kosmetischen Layer sondern in einer "echten" Relation vorgehalten werden, müssen noch Einstellungen bei der Datenaufteilung vorgenommen werden.

Hintergrund:
Nach dem Teilen löscht GeoAS das ursprüngliche Objekt aus der Relation und fügt die beiden neuen Objekte der Relation hinzu.

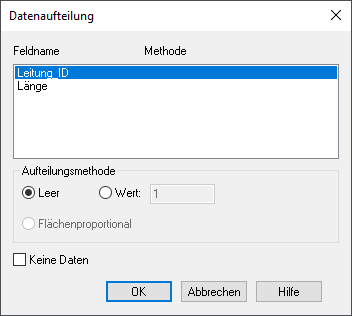

Durch das Teilen des Objekts wird der alte Datensatz (Tabellenzeile) gelöscht und stattdessen zwei neue Zeilen generiert, deren Inhalte über den Dialog Datenaufteilung definiert werden können.

Dialog_Datenaufteilung_Polylinien_an_Stützpunkt_teilen_1

•Einige Datenfelder können (bedingt durch die Aufteilung) inhaltlich nicht automatisch mit Daten aktualisiert werden.
Beispielsweise ist eine automatische Längenberechnung nicht möglich. Die Wertermittlung und die Eingabe müssen objektspezifisch und manuell oder teilautomatisiert (Spalte aktualisieren) nachgeführt werden.

vor der Teilung
Anzeigefenster_Polylinien_an_Stützpunkt_teilen_1

nach der Teilung
Anzeigefenster_Polylinien_an_Stützpunkt_teilen_2

•Die gelöschten Datensätze (graue  Zeilen) können mit der Funktion Relation komprimieren aus dem Datenbestand entfernt werden.
