Mit dieser Option können Sie Collections, Multipolygonbereiche und Multipolylinien in deren Komponenten teilen.
 Hinweis |
•Bei der "Collection" in diesem Kapitel handelt es sich um den Geometrietyp "Collection". Dies ist NICHT zu verwechseln mit der "GeoAS Collection" (Datenorganisation). |
1.Wählen Sie die Objekte aus, die Sie aufteilen möchten.
2.Setzen Sie die Relation, in der sich die Objekte befinden auf bearbeitbar.

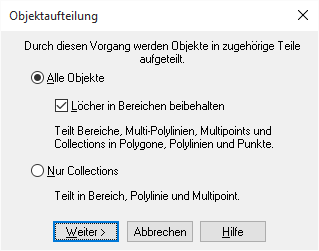

3.Wählen Sie Objekte > Aufteilen. Der Dialog Objekte aufteilen wird geöffnet.
4.Aktivieren Sie Alle Objekte, Löcher in Bereichen zurückbehalten oder Nur Collections.
Mit der Option „Alle Objekte“ werden alle Objekte (bis auf Textobjekte und Layoutrahmen) in deren kleinste Bestandteile geteilt.
Bereiche erzeugen neue Bereichsobjekte mit einem Polygon pro Objekt. Löcher (innere Grenzen) des Originalobjekts können wahlweise als Loch im entstehenden Objekt beibehalten werden. Andernfalls wird ein Loch in einen separaten, einzelnen (gefüllten) Polygonbereich umgewandelt.
Polylinien erzeugen neue Polylinienobjekte. Jedes neue Polylinienobjekt besteht aus einer Polylinie mit einem einzelnen Abschnitt.
Bei der Aufteilung von Multipointobjekten entstehen Punktobjekte. Dabei wird für jeden Stützpunkt des Multipointobjekts ein neues Punktobjekt erstellt.
Collections werden mehrmals aufgelöst. Ein in der Collection enthaltener Bereich wird in mehrere Bereichsobjekte aufgelöst (siehe oben). Eine in der Collection enthaltene Polylinie wird in mehrere Polylinienobjekte aufgelöst (siehe oben). Ein in der Collection enthaltenes Multipointobjekt wird in mehrere Punktobjekte aufgelöst (siehe oben).
Alle anderen Objekttypen, einschließlich Punkte, Linien, Kreisbogen, Rechtecke, abgerundete Rechtecke und Ellipsen bleiben unverändert.
Mit der Option „Nur Collections“ werden nur Collections geteilt. Eine Collection wird in maximal 3 Objekte geteilt: ein Bereichsobjekt, das die Bereichskomponente der Collection darstellt, ein Polylinienobjekt, das den Polylinienteil der Collection darstellt und ein Multipointobjekt, das die Punkte in der Collection darstellt. Alle Nicht-Collections werden ignoriert

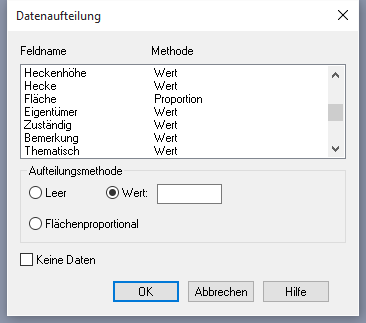

5.Klicken Sie auf "Weiter". Der Dialog "Datenaufteilung" wird geöffnet.
In dieser Maske wird festgelegt, ob und wie die Daten der Ausgangsobjekte auf die neuen Objekte übertragen werden. Wenn Sie beispielsweise ein Land in Bereiche unterteilen möchten, so sollten auch die Daten, die sich bisher auf das gesamte Land bezogen, entsprechend der neuen Bereiche aufgeteilt werden. Für jedes Feld (Spalte) der Relation wird die gewünschte Methode (Leer, Wert, Flächenproportion) für die Datenaufteilung festgelegt. Mit der <UMSCH>- und der <STRG>-Taste können Sie auch mehrere Felder auswählen und die Methode für alle gleichzeitig bestimmen.
Leer: Das angegebene Feld der neuen Objekte erhält den Wert "Leer" - d. h. in einem Anzeigefenster erscheinen Textfelder leer und numerische Felder mit dem Wert 0.
Wert: Wählen Sie diese Option, um den Wert von der Eingabespalte in die Ausgabespalte für jedes Ergebnisobjekt einer vorhandenen Eingabe zu übertragen. Zum Beispiel wird der Ländername im Zielelement als Name für die neuen Objekte übernommen.
Flächenproportion: Numerische Werte des Zielobjekt werden auf die neuen Objekte im Verhältnis zu deren Fläche verteilt. Wenn Sie z. B. Hessen in drei neue Bereiche aufteilen und für die Bevölkerungszahl die Option "Flächenproportion" wählen, so wird jedem Bereich die Bevölkerungszahl zugewiesen, die dessen Anteil an der Gesamtfläche entspricht.
Keine Daten: Die Daten werden nicht auf die neuen Objekte übertragen. Dies eignet sich, wenn Sie ein Objekt nur zu Präsentationszwecken bearbeiten und die Daten, die mit den neuen Objekten verbunden sind, nicht benötigt werden. Bei der Option "Keine Daten" werden die Feldnamen und die Methode im Dialog abgeblendet. Das Anzeigefenster mit den neuen Objekten zeigt in den numerischen Feldern eine Null und leere Textfelder.
6.Klicken Sie auf "OK". Die Aufteilung wird gemäß den Vorgaben ausgeführt. Nachdem die Ursprungsobjekte aufgeteilt wurden, löscht GeoAS sie aus der Relation. Die neuen Objekte werden am Ende der Relation angehängt. Im Dialog wird die festgelegte Methode für weitere Teilungsvorgänge beibehalten.
Hinweis |
Bei der Aufteilung wird der Wert für die Flächenproportion nur für Bereichsobjekte verwendet und ist nur als Auswahl verfügbar, wenn die Spalte eine numerische Spalte ist und wenn die Option "Löcher in Bereichen zurückbehalten" im vorherigen Menü ausgewählt wurde. |

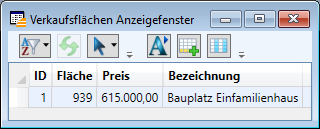

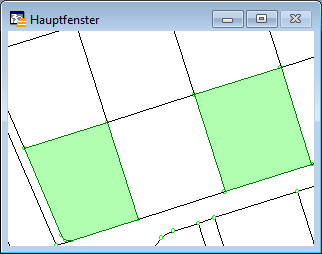

Beispiel: Eine Fläche, die aus zwei Teilflächen besteht, soll aufgeteilt werden und die Daten (Fläche, Preis, Bezeichnung) sinnvoll auf die Teilflächen verteilt werden.

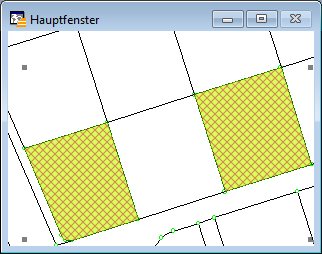

Dazu wird das betreffende Objekt selektiert.

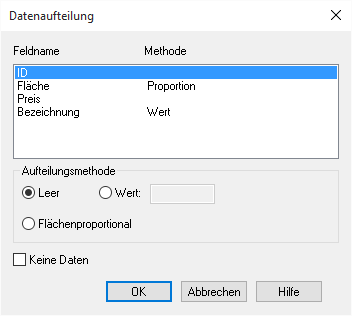

Treffen Sie im Dialog Datenaufteilung die erforderlichen Einstellungen.

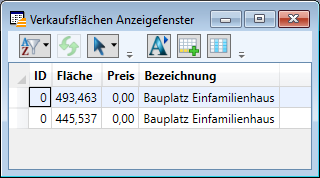

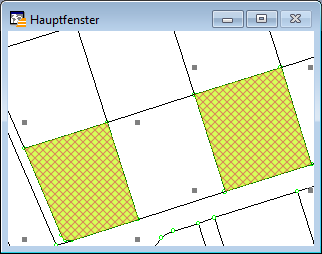

Ergebnis: Zwei Teilflächen mit anteiligen Werten für Fläche und Preis und demselben Wert in der Spalte Bezeichnung.
Einige Datenfelder können (bedingt durch die Aufteilung) inhaltlich nicht automatisch mit Daten aktualisiert werden. Die Eingabe muss objektspezifisch nachgeführt werden.
