Aktiviert die Funktion Bogen, mit der Sie ellipsenförmige Bögen zeichnen können. Der Bogen hat die Form einer viertel Ellipse. Die Endpunkte liegen bei 0, 90, 180 oder 270 Grad auf der Ellipse.
Bogen zeichnen
1.Aktivieren Sie die Funktion Bogen .
2.Bewegen Sie den Mauszeiger an die Position, an der Sie mit dem Bogen beginnen möchten.
3.Möchten Sie einen Bogen in Form eines Viertel-Kreises zeichnen, halten Sie während des Zeichnens die <UMSCH>-Taste gedrückt.
4.Ziehen Sie den Bogen mit gedrückter Maustaste soweit auf, bis er die gewünschte Form erreicht hat.
Verläuft die Bogenrichtung nicht nach Ihren Vorstellungen, löschen Sie den Bogen und zeichnen Sie ihn an derselben Position neu, bewegen jedoch die Maus in die entgegengesetzte Richtung.
Bogen ändern

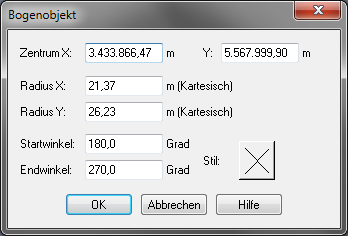

Um die Ausgestaltung des Objektes nachträglich zu ändern, rufen Sie den Objektinfo-Dialog auf:
Variante 1: Aktivieren Sie die Funktion Auswahl
und Selektieren Sie das Objekt, das Sie ändern möchten. Aktivieren Sie nun die Taste F7.
Variante 2: Aktivieren Sie die Funktion Auswahl und Doppelklicken Sie auf das Objekt, das Sie ändern möchten.
Über den Dialog haben Sie die Möglichkeit, sich geometrische/geografische Informationen zum Objekt anzeigen zu lassen und diese gegebenenfalls zu ändern.
Wenn Sie die Schaltfläche Stil aktivieren, können Sie die grafische Ausgestaltung des Objektes (Typ, Größe, Farbe, ...) modifizieren.
 Hinweis |
Empfehlung für die Einstellung Doppelklick auf Objekt: •Wenn Sie überwiegend per Karteikarte Informationen abfragen: öffnet die Karteikarte/das Infofenster •Wenn Sie häufig zeichnen/digitalisieren: öffnet den Objektinfodialog
Dialog für die grundlegenden Voreinstellungen für GeoAS.
|
