Polygon

Aktiviert die Funktion Polygon, mit der Sie Polygone (eine geschlossene Folge von verbundenen Linien) zeichnen können. Anders als die Funktionen Ellipse, Rechteck und Abgerundetes Rechteck (die nur "Formen" bilden), zeichnet die Funktion Polygon Bereichsobjekte. Für die Bearbeitung von Bereichen stehen Ihnen wesentlich mehr Bearbeitungsmöglichkeiten zur Verfügung (z.B. das Verbinden, Umformen, Füllen mit Füllmustern).

Polygon zeichnen

1.Aktivieren Sie die Funktion Polygon .

2.Bewegen Sie den Mauszeiger an die Position, an der Sie zu Zeichnen beginnen möchten und klicken Sie einmal mit der linken Maustaste.

3.Bewegen Sie den Mauszeiger an die Position, an der Sie das erste Liniensegment beenden möchten. Drücken Sie die Maustaste und setzten Sie somit den ersten Stützpunkt des Polygons.

4.Ausgehend von diesem Punkt können Sie eine weitere Linie ziehen. Wiederholen Sie diesen Vorgang für jedes zusätzliche Segment. Eine Linie wird jeweils zwischen dem vorherigen Endpunkt und dem neu ausgewählten Punkt gezogen.

5.Beenden Sie durch Doppelklicken beim Endpunkt.

Wenn Sie während des Zeichnens eines Polygons die <UMSCH>-Taste gedrückt halten, werden die Linien genau horizontal, vertikal oder im 45 Grad Winkel zur Horizontalen gezeichnet.

Wenn Sie während des Zeichnens eines Polygons die <STRG>-Taste gedrückt halten, werden die Linien genau horizontal, vertikal oder im 45 Grad Winkel auf die Neigung des letzten Liniensegments gezeichnet.

Nachdem Sie den letzten Stützpunkt festgelegt haben, wird das Polygon durch einen Doppelklick, mit der <ESC>- oder der <ALT>-Taste automatisch geschlossen, indem der erste und der letzte Stützpunkt miteinander verbunden werden.

Polygon ändern

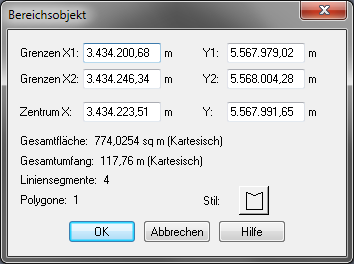

Um die Ausgestaltung des Objektes nachträglich zu ändern, rufen Sie den Objektinfo-Dialog auf:

Variante 1: Aktivieren Sie die Funktion Auswahl und Selektieren Sie das Objekt, das Sie ändern möchten. Aktivieren Sie nun die Taste F7.

Variante 2: Aktivieren Sie die Funktion Auswahl und Doppelklicken Sie auf das Objekt, das Sie ändern möchten.

Über den Dialog haben Sie die Möglichkeit, sich geometrische/geografische Informationen zum Objekt anzeigen zu lassen und diese gegebenenfalls zu ändern.

Wenn Sie die Schaltfläche Stil aktivieren, können Sie die grafische Ausgestaltung des Objektes (Typ, Größe, Farbe, ...) modifizieren.

Hinweis

Empfehlung für die Einstellung Doppelklick auf Objekt: •Wenn Sie überwiegend per Karteikarte Informationen abfragen: öffnet die Karteikarte/das Infofenster •Wenn Sie häufig zeichnen/digitalisieren: öffnet den Objektinfodialog   Dialog für die grundlegenden Voreinstellungen für GeoAS.
