Nutzungsschablonen anzeigen
Die Nutzungsartenschablonen werden automatisch aus den Einträgen in der Karteikarte „BPlan_Flächen" generiert. Sie sind in den Relationen BPlan_NutzSchablone und BPlan_NutzRahmen abgelegt und sollten (bis auf evtl. die Bezugslinien) nicht manuell in der Karte bearbeitet werden! Das Anzeigen und Aussehen der Schablonen wird über die Karteikarte gesteuert.
Nutzungsartenschablonen verschieben
Um die Schablone innerhalb der zugehörigen Fläche zu positionieren, klicken Sie an die gewünschte neue Position.
Um die Schablone außerhalb der Fläche zu positionieren, klicken Sie in die Fläche oder in die Schablone und ziehen Sie die Maus mit gedrückter linker Maustaste an die neue Position. Sobald Sie die Maustaste loslassen, wird die Schablone nachgeführt.
Bezugslinie setzen
Aus Gründen der Übersichtlichkeit kann es Sinn machen, Flächen mit gleicher Art und gleichem Maß der baulichen Nutzung zusammenzufassen und Ihnen nur eine Nutzungsartenschablone zuzuweisen.

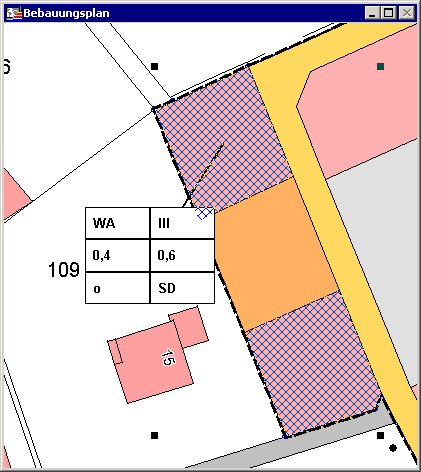

Im folgenden Beispiel gehören die beiden markierten Flächen zu einem Objekt. Die Nutzungsartenschablone weist aber nur auf eine der Flächen.

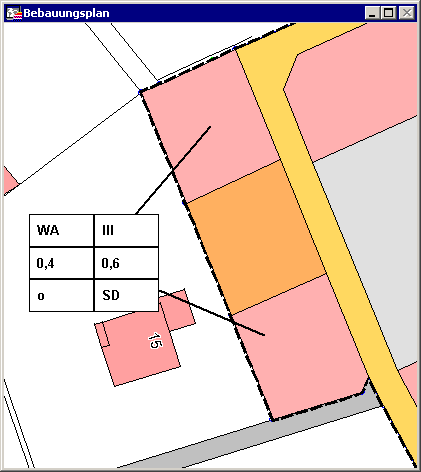

Um von dieser Nutzungsartenschablone auch eine Bezugslinie zum anderen Teil der Fläche zu ziehen, aktivieren Sie die Schaltfläche „Bezugslinie setzen" und ziehen Sie die neue Bezugslinie mit gedrückter linker Maustaste von der Schablone zur Fläche.

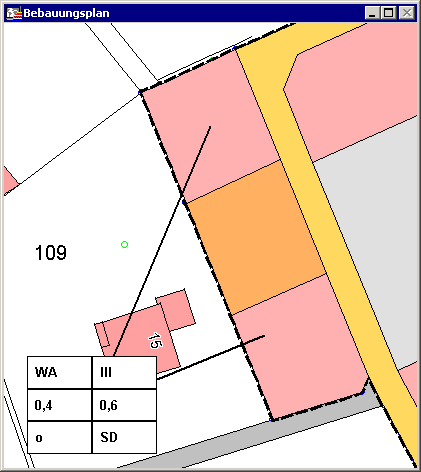

Wenn die Nutzungsartenschablone später verschoben wird, werden alle zugehörigen Bezugslinien mitgeführt:
|
|
