Die Funktion Objekte > Stützpunkte an Überlagerungen ermöglicht es Ihnen, zu einem Zielelement an den Positionen Stützpunkte hinzuzufügen, an denen sich das Zielelement mit dem Schneideobjekt überschneidet.
Wenn Sie beispielsweise zu einer Karte Straßen hinzufügen wollen, die vorhandene Straßen schneiden, wenden Sie die Funktion Stützpunkte an Überlagerungen auf die neue Straße an, um Punkte hinzuzufügen, welche die Stützpunkte der vorhandenen Straße genau überlagern.
Um mit der Funktion Zielobjekte festlegen Stützpunkte zu überlagern, gehen Sie bitte wie folgt vor:
1.Wählen Sie im bearbeitbaren Layer ein Objekt aus, das als Zielelement festgelegt werden soll. Dies ist das Objekt, zu dem Stützpunkte hinzugefügt werden.
2.Legen Sie mit derFunktion Objekte > Zielobjekte festlegen das Objekt als Zielelement fest. Das Objekt ist in einem anderen Stil markiert, um es als Zielobjekt hervorzuheben.
3.Selektieren (oder erstellen und selektieren) Sie ein oder mehrere Kartenobjekte aus einem beliebigen Layer des Kartenfensters als Schneideobjekt(e), die das Zielelement schneiden.
4.Wählen Sie Objekte > Stützpunkte an Überlagerungen. GeoAS fügt zu den Zielelementen an den Schnittpunkten neue Stützpunkte hinzu.

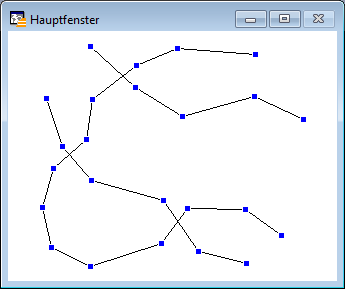

Beispiel: zwei Straßen sollen an den Stellen neue Stützpunkte erhalten, an denen sie von einer weiteren Polylinie geschnitten werden.
 Hinweis |
Die Schneide-Linie selbst erhält keine neuen Stützpunkte. Sie können jedoch an den Schnittpunkten nachträglich Stützpunkte mit der Schaltfläche „Stützpunkt einfügen“ setzen. Mit der Fangfunktion stellen Sie sicher, dass die Stützpunkte tatsächlich an derselben Stelle liegen. |
