Die Funktion Konvexe Hülle bietet ein weiteres Mittel, Polygone um ausgewählte Objekte zu erzeugen. Eine Konvexe Hülle ist auf verschiedene Arten ähnlich der Erzeugung von Puffern. Wie bei einem Puffer, erzeugt die Funktion Konvexe Hülle immer ein Objekt aus den Eingabeobjekten und erstellt die resultierenden Objekte in den bearbeitbaren Layer. Zusätzlich haben Sie die Möglichkeit ein konvexes Hüllen-Objekt aus allen Eingabeobjekten zu erzeugen, oder ein konvexes Hüllen-Objekt für jedes Eingabeobjekt zu erzeugen.
Das resultierende Bereichsobjekt basiert auf den Stützpunkten des Eingabeobjekts. Es besteht aus einem minimalen Punkteset, so dass alle anderen Punkte auf oder innerhalb des Polygons liegen. Da das Polygon konvex ist, ist kein innerer Winkel größer als 180 Grad. Bei dieser Operation werden keine Eigenschaftsdaten aggregiert.
Wenn Sie „Konvexe Hülle” verwenden wollen, muss ein Kartenfenster aktiv sein, es muss einen bearbeitbaren Layer haben, und es müssen Objekte in einem selektierbaren Layer ausgewählt sein. Sonst ist die Funktion nicht verfügbar.
Um konvexe Hüllen-Objekte zu erzeugen:
1.Wählen Sie <Objekte> <Konvexe Hülle>. Es erscheint der Dialog „Erzeugung konvexer Hüllen“.
2.Wählen Sie den Typ des konvexen Hüllen-Objekts, den Sie erzeugen wollen. Sie haben zwei Möglichkeiten:
•Standardmäßig ist die Option Einem Ausgabeobjekt für alle Ursprungsobjekte ausgewählt. Sie erzeugt ein konvexes Hüllen-Objekt um alle ausgewählten Objekte.
•Die Option Einem Ausgabeobjekt für alle Ursprungsobjekte erzeugt ein separates konvexes Hüllen-Objekt für jedes ausgewählte Objekt.
3.Klicken Sie auf OK. Ihre Karte wird wieder angezeigt. Die konvexe Hüllen-Objekte werden im bearbeitbaren Layer angezeigt. Die Ausgangsobjekte bleiben erhalten.

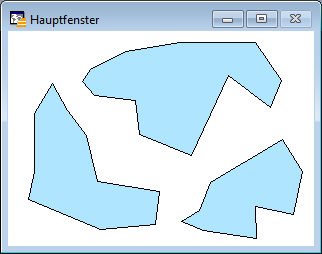

Beispiel: Für die abgebildeten Objekte soll ein Hüllenobjekt erstellt werden.

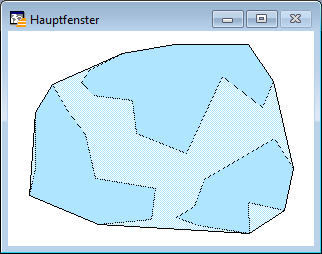

Variante 1: Ein Hüllenobjekt für alle Objekte |

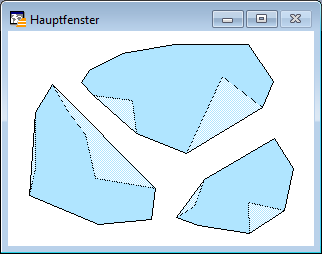

Variante 2: Je ein Hüllenobjekt für jedes Objekt |
|
|
