Mit dem TextLabel-Manager werden automatische Beschriftungen in Textobjekte überführt und in einem separaten Layer gespeichert. Die Funktionsweise des Text-Label-Managers ähnelt der Standardfunktion Beschriftung (AutoLabel), bietet jedoch zahlreiche Vorteile:
| • | Änderungen in der Datenbank wirken sich (optional) auch automatisch auf den Beschriftungstext aus, da die Textobjekte dynamisch mit der Basisrelation verbunden sind. |
| • | Verbesserte Druck- und Bildschirmausgabe (Textgröße, Positionierung, Maßstabsabhängkeit), da die Beschriftungen als Textobjekte vorliegen. |
| • | Exportfähigkeit (in andere CAD/GIS-Formate), da die Beschriftungen als Textobjekte vorliegen. |
| • | Die Text-Label-Beschriftungen können über die Layerkontrolle wahlweise ein-/ausgeblendet werden, da die Beschriftungen als Textobjekte in einem separaten Layer vorliegen. |
| • | Die Text-Label-Beschriftungen können anderen Anwendern zur Verfügung gestellt werden, da die Beschriftungen als Textobjekte in separaten Layern gespeichert werden. |
| • | TextLabel-Layer sind ganz normale kartierbare Layer und werden im GeoAS Management auch einer Datengruppe zugeordnet (ggf. Relationsabgleich). |
Im Unterschied zur Automatischen Beschriftung von MapInfo, handelt es sich beim TextLabel um echte Textobjekte, deren Größe durch Koordinaten definiert ist. Diese Texte behalten beim Zoomen oder Drucken immer Ihre tatsächliche Größe (sie zoomen mit). TextLabel-Objekte gehen durch Ein- und Ausblenden der Layer oder durch Speicherbegrenzungen in der Collection nicht verloren. Position, Ausrichtung und Gestaltung der Textobjekte bleiben erhalten. Besonders bei großen Datenmengen ist die Performance besser als bei der Automatischen Beschriftung. Textinhalte werden dynamisch, auf Knopfdruck aktualisiert.

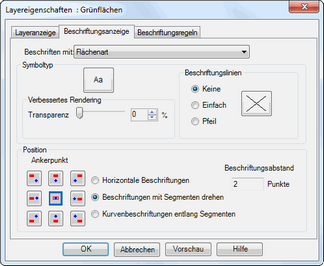

Zu jeder grafischen Ebene (Basis) kann ein TextLabel-Layer definiert werden. In diesem Layer wird zu jedem Basisobjekt ein Textobjekt erzeugt, dass der Beschriftungsanweisung (Layerkontrolle) des Basis-Layers entspricht.
Im GeoAS Management kann jede grafische Ebene (Layer) mit einer TextLabel-Funktion versehen werden. Dazu ist in den Metadaten der Ebene (Layer) -(nicht der Gruppe)- einzutragen: Schlüssel=TextLabel, Wert=True. Achten Sie darauf, dass für die Basis ein Primärschlüssel (PrimaryKey) gesetzt ist. Die Verknüpfung der Basis mit dem TextLabel erfolgt später über diesen Primärschlüssel. Der TextLabel-Layer wird automatisch beim ersten Aufruf des TextLabel-Managers im gleichen Verzeichnis wie der Basis-Layer erzeugt und geöffnet. |
|
Sobald TextLabel-Objekte für eine Relation erzeugt wurden, kann die Funktion selektierte Objekte Verwendung finden. Diese ist nützlich, falls sie TextLabel für neu erzeugte Objekte erstellen möchten oder für selektierte Objekte die Beschriftungsspalte über die Layerkontrolle geändert haben und vorhandene TextLabel entsprechend aktualisieren möchten. Vor dem Aufruf der Funktion müssen Objekte der Basisrelation im Kartenfenster selektiert werden. Im Allgemeinen gestaltet sich die Vorgehensweise dann analog zur Erzeugung von Textobjekten für alle Objekte.

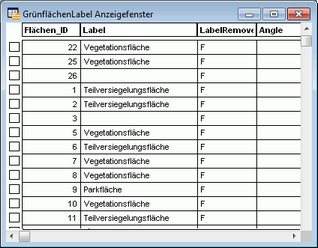

Worin besteht der Unterschied zwischen den Durchführungsvarianten Selektierte Objekte und Alle Objekte? Je nach Wahl der Durchführungsvarianten unterscheiden sich die Anzahl der zu verwaltenden Textobjekte und die Datenkonsistenzprüfungen. In beiden Fällen wird zuerst eine Verschneidung des Basis-Layers mit dem TextLabel-Layer über den Primärschlüssel durchgeführt. Alle so gefundenen Textobjekte werden inhaltlich mit den Werten der Basis-Layers aktualisiert. Position, Ausrichtung und Gestaltung der Textobjekte werden beibehalten. Für alle Basisobjekte die noch kein TextLabel haben (z.B. neue Objekte) wird automatisch ein neues TextLabel erzeugt und gemäß den Beschriftungs-Einstellungen platziert. Wurde Alle Objekte gewählt, werden zusätzlich alle Textlabel entfernt, zu denen es kein Basisobjekt mehr gibt.
Ändern von Textobjekten Position, Ausrichtung und Gestaltung der Textobjekte können für jedes TextLabel einzeln direkt im Kartenfenster geändert werden. Die Änderungen können anschließend gespeichert werden und bleiben somit erhalten (auch wenn sich die Beschriftungsspalte ändert). Falls das Beschriftungsformat oder die Ausrichtung für alle Textobjekte geändert werden soll, sind die vorhandenen TextLabel zu löschen und neue TextLabel zu erzeugen. Eine Änderung bezüglich der Beschriftungsspalte kann mit Hilfe der TextLabel-Funktion realisiert werden. Die TextLabel werden bei Änderungen der Werte auf Karteikarten direkt aktualisiert. Zusätzlich kann die Text-Label Funktion auch aus einem Makro heraus aufgerufen werden.
|
