Maßlinie

$images\Button_Ma_linie.gif$ Mit der Funktion Maßlinie können beschriftete Maßlinien in separate Layer gezeichnet und verwaltet werden.

Eine Maßlinien-Ebene ist ein ganz normaler Layer; jedoch mit speziellen Beschriftungseinstellungen für die numerische Anzeige der Maßlinienlänge.

Es können beliebig viele Maßlinien-Ebenen verwaltet und zu Datengruppen hinzugefügt werden.

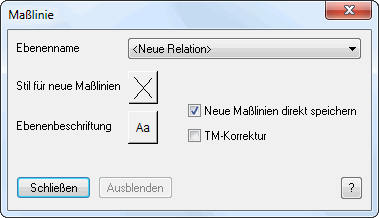

Wählen Sie eine neue Maßlinien-Ebene aus, indem Sie die Ebenenliste aufklappen und auf den ersten Eintrag <Neue Relation> klicken. Alternativ können Sie auch eine vorhandene Maßlinien-Ebene aus der Liste auswählen. Jeder kartierbare Layer kann eine Maßlinien-Ebene sein. Es wird allerdings dringend empfohlen, Maßlinien nicht in "richtigen" Datenebenen (z.B.: Flurstücke, Bäume, Gräber, Grünflächen, ...) zu speichern.

Wählen Sie bei Stil für neue Maßlinien und Ebenenbeschriftung die gewünschten Einstellungen für diese Maßlinien-Ebene. Der Linienstil wirkt sich bei allen neu gesetzten Linien aus. Bereits erzeugte Linien in diesem Layer behalten ihren Stil. Der Beschriftungsstil ist eine globale Einstellung für den gesamten Layer (wie Stil überschrieben in der Layerkontrolle).

Über die Schaltfläche Ausblenden / Einblenden wird die Maßlinien-Ebene im aktiven Kartenfenster ausgeblendet / eingeblendet.

Mit der Option Neue Maßlinien direkt speichern können Sie einstellen, ob neu gezeichnete Maßlinien nach dem Zeichnen sofort gespeichert werden sollen.

Wenn die TM-Korrektur (Transversale-Mercator-Korrektur) aktiviert ist, werden die Maßangaben entsprechend korrigiert angezeigt.

Eine neue Maßlinie wird in die zuletzt aktivierte Maßlinien-Ebene gezeichnet. Aktivieren Sie dazu die Schaltfläche Maßlinie und zeichnen Sie eine Line mit zwei Punten (Maustaste beim ziehen festhalten.) Wenn Punkte gefangen werden sollen, drücken Sie einmal die S-Taste der Tastatur, um den Fangmodus (engl. SNAP) zu aktivieren.

Hinweis

•	Vermeiden Sie Maßlinien-Ebenen über die Layerkontrolle zu entfernen bzw. wieder hinzuzufügen. Die gesetzten Beschriftungseinstellungen gehen dadurch verloren. (Ausgeblendete Maßlinienbeschriftungen sind aber jederzeit über den Dialog Optionen > Maßlinie wieder herstellbar.)

•	Die bevorzugte Einheit (z.B. m, km oder cm) kann über das Menü Optionen > Kartenfenster eingestellt werden.

Im GeoAS Auskunftsmodus werden Maßlinien im Rahmen einer temporären Relation GeoAS_Masslinie erzeugt. Das Anlegen mehrerer Maßlinien-Ebenen und das Speichern von Maßlinien ist nicht möglich, weder in einer Relation noch in einer Collection. Beim Ausführen der Funktionen Datei > Schließen oder Datei > Speichern sowie Datei > Gruppen ein-/ausschalten werden die Maßlinien automatisch entfernt.
