CellMatrix Zellmatrix

Home  Zurück  Vor

Die Zellmatrix erlaubt das Platzieren von Zellen in einer Matrix (mehrere Zeilen neben- und übereinander).

1.Aktivieren Sie die Schaltfläche Zellgenerator.

2.Digitalisieren Sie die Bezugslinie (Standlinie).

3.Wählen Sie eine Zelle aus einer Zellbibliothek aus.

4.Tragen Sie die horizontalen und vertikalen Attribute ein: Anzahl der Zellen, Abstand zwischen den  Zellen, sowie Einzüge für die erste Zelle.



Zellen horizontal verteilen: Verteilt die Zellen in gleichen Abständen auf der Bezugslinie.

Horizontale Einzüge festhalten: Bei der Berechnung der Abstände wird der linke und rechte Einzug nicht berücksichtigt.

Zellen zusammenfassen: Die Zellmatrix wird als gesamtes Objekt angelegt (nur ein neues Objekt).

Richtung übernehmen: Sofern mit den Funktionen Richtung ermitteln  oder Winkel ermitteln eine Richtung gepuffert wurde, kann diese übernommen werden. Die Bezugslinie wird vom Anfangspunkt in der angegebenen Richtung erzeugt.

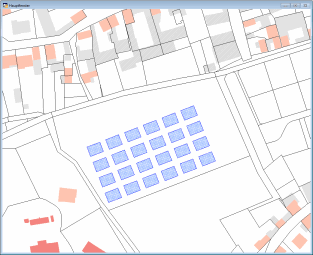

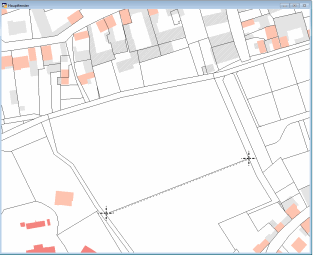

CellMatrixMap1     CellMatrixDialog1

CellMatrixMap2     CellMatrixMap3
