Begleitsignatur

Eine Begleitsignatur sind Zellen, die entlang einer Linie in gleichem Abstand platziert werden. Die Funktion ist anwendbar auf Linien, Polylinien und Bereiche.

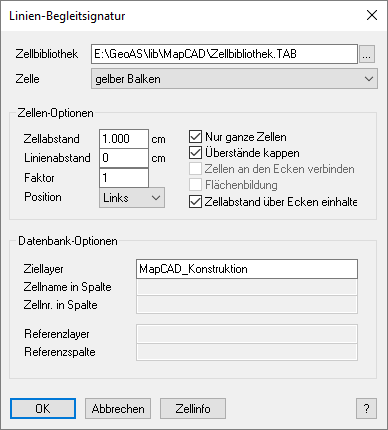

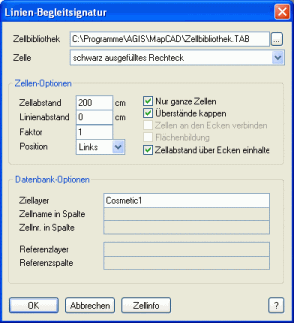

1.Selektieren Sie genau eine Linie oder eine Fläche und aktivieren Sie die Schaltfläche Begleitsignatur.

2.Wählen Sie eine Zelle aus einer Zellbibliothek aus. Die Zellen- und Datenbank-Optionen entsprechen den Eintragungen im Zellbibliothek-Manager und können über Zellinfo angezeigt werden.

3.Geben Sie den Zellabstand, den Linienabstand, einen Faktor für die Zellgröße und die Position (links, recht oder zentriert) ein.

Nur ganze Zellen: Es werden nur vollständige Zellen dargestellt (z.B. an Knicken).

Überstände kappen: Symbole werden bis in die Ecken erweitert und an den Überständen gekappt.

Zellen an den Ecken verbinden: Die Anfangs- und Endpunkte der Zellen werden miteinander verbunden, wenn die Punkte der Zelle den gleichen Y-Wert haben.

Flächenbildung: Aus der Linienbegleitsignatur wird zusätzlich eine Fläche gebildet (nur in Verbindung mit Zellen an den Ecken verbinden verfügbar).

Zellabstand über Ecken einhalten: Bei Polylinien wird standardmäßig am Anfang jedes Segments ein Zellsymbol gesetzt. Bei Polylinien mit vielen, kurzen Segmenten kann dies zu einer sehr unregelmäßig aussehenden Begleitsignatur führen. Mit dieser Option behalten die Zellen immer im gleichen Zellabstand,  selbst wenn zwischendurch ein neues Liniensegment beginnt.

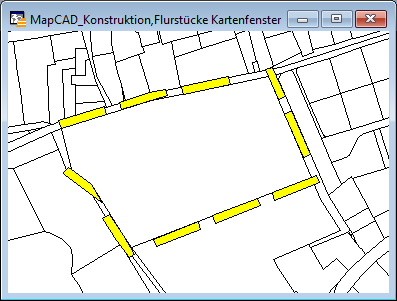

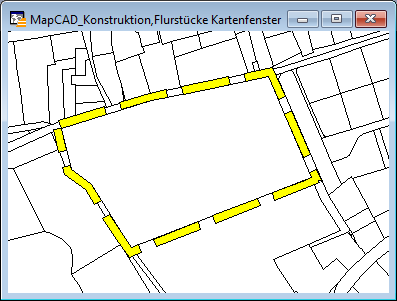

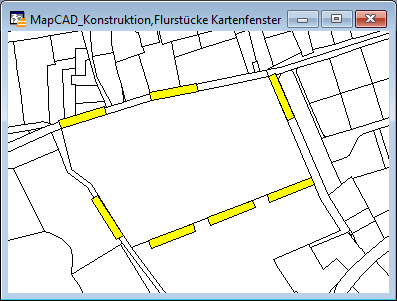

Beispiele
