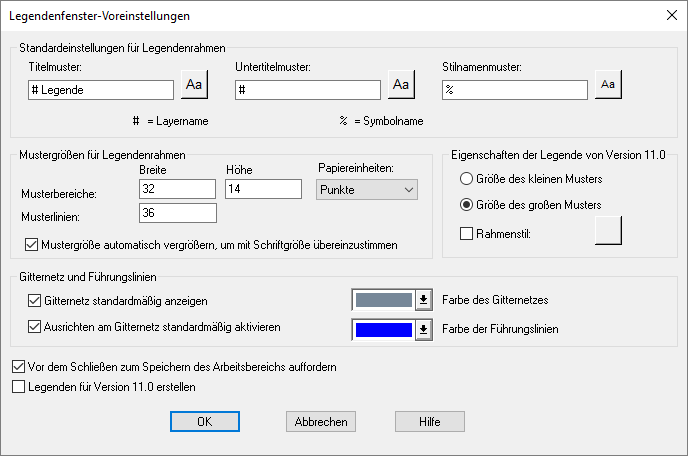

Verwenden Sie den Dialog Legendenfenster-Voreinstellungen, um die Standardeinstellungen für neue Legendenfenster zu steuern.
•GeoAS 8 (64-Bit): Project > Optionen > (Fenster) > Legendenfenster
•GeoAS 7 (32-Bit): Optionen > Einstellungen > MapInfo Einstellungen > (Fenster) > Legendenfenster
•MapInfo Pro (64-Bit): PRO > Optionen > (Fenster) > Legendenfenster
•MapInfo Pro (32-Bit): Optionen > Voreinstellungen > (Fenster) > Legendenfenster
Standardvorgaben für Legendenrahmen
Die Eingaben in diesem Panel sind die Standardeinstellungen, die beim Erstellen von Legenden gelten. Sie können diese Einstellungen lokal ändern.
Titelmuster
Weist den Text zu, der über jedem Rahmen steht. Immer wenn das Zeichen „#“ erscheint, wird es durch den Namen des Kartenlayers ersetzt, auf dem der Rahmen basiert.
Aus „#-Legende“ für den Layer „Staaten“ wird der Titel „Staaten-Legende“ erstellt. Wenn das Wort Legende vor dem Layernamen stehen soll, geben Sie „#-Legende“ ein. Daraus ergibt sich „Legende Staaten“. Wenn Sie in einem Titel das Zeichen „#“ verwenden möchten, stellen Sie ihm das Zeichen „\“ voran. So erhalten Sie bei Eingabe von „\# der Kunden“ den Titel „# der Kunden“.
Das Symbol „#“ kann in allen Vorlagen für Titel-, Untertitel- und Stil verwendet werden; das Symbol „%“ kann jedoch nur in der Vorlage für den Stil verwendet werden.
Die Schaltfläche „Aa“ ruft das Dialogfeld „Schrift-Auswahl“ auf. In diesem Dialogfeld können Sie die Schriftart auswählen, die in der Titelvorlage des Rahmens verwendet werden soll.
Untertitelmuster
Markiert Untertiteltext; das Symbol „#“ wird hierbei auf dieselbe Weise verwendet, wie unter Titelvorlage beschrieben.
Die Schaltfläche „Aa“ ruft das Dialogfeld „Schrift-Auswahl“ auf. In diesem Dialogfeld können Sie angeben, welche Schriftart für den Stilnamentext des Rahmens verwendet werden soll.
Stilnamenmuster
Geben Sie den Text ein, der neben jedem Symbol in einem Rahmen angezeigt wird. Verwenden Sie das Prozentzeichen (%), um den Symboltyp „Punkt“, „Linie“ oder „Bereich“ in den Stilnamen einzubeziehen. So erhalten Sie bei Eingabe von „% von #“ beispielsweise „Bereich von Staaten“.
Die Schaltfläche „Aa“ ruft das Dialogfeld „Schrift-Auswahl“ auf. In diesem Dialogfeld können Sie die Schriftart auswählen, die in der Untertitelvorlage des Rahmens verwendet werden soll.
Größen für Legenden-Rahmen-Muster
Die Optionen in diesem Bereich werden beim Erstellen einer Kartenlegende mit dem Assistenten „Legende erstellen“ angewendet. Die auf diese Weise generierte Legende wird im Legendendesigner-Fenster angezeigt.
Papiereinheiten
Legt die Einheiten fest, die zur Abmessung von Objekten in einem Legendendesigner-Fenster verwendet werden. Wählen Sie in der Dropdown-Liste eine Maßeinheit aus. Die Standardeinheit ist der Punkt (pt), da damit die Mustergrößen und Schriftgrößen für den Legendtext genauer einander angepasst werden können.
1 Zoll (in) = 2,54 Zentimeter, 254 Millimeter, 6 Picas, 72 Punkte
1 Punkt (pt) = 0,01389 Zoll, 0,03528 Zentimeter, 0,35278 Millimeter, 0,08333 Picas
1 Pica = 0,16667 Zoll, 0,42333 Zentimeter, 4,23333 Millimeter, 12 Punkte
1 Zentimeter (cm) = 0,39370 Zoll, 10 Millimeter, 2,36220 Picas, 28,34646 Punkte
1 Millimeter (mm) = 0,1 Zentimeter, 0,03937 Zoll, 0,23622 Picas, 2,83465 Punkte
Breite von Musterzeilen
Bestimmt die Länge einer Musterzeile in Legendenlisten. Der Standardwert liegt bei 36 pt (Punkten).
Breite von Musterbereichen
Bestimmt die Breite eines Musterbereichs in Legendenlisten. Der Standardwert liegt bei 32 pt (Punkten).
Höhe von Musterbereichen
Bestimmt die Höhe eines Musterbereichs in Legendenlisten. Der Standardwert liegt bei 14 pt (Punkten).
Eigenschaften der Legende von Version 11.0
Die Optionen in diesem Bereich sind nur für Legenden verfügbar, die vor Version 11.5 erstellt wurden.
Kleine/große Stilvorlage
Wählen Sie die Größe der Stilvorlage für Karten, indem Sie auf die Schaltflächen Klein oder Groß klicken.
Rahmenstil
Aktivieren Sie diese Option, um dem ausgewählten Legendenrahmen eine Umgrenzung zuzuweisen. Klicken Sie zum Ändern des Stiftstils der Umgrenzung auf das Feld mit dem X (die Schaltfläche „Stil“), um das Dialogfeld „Linieneigenschaften“ aufzurufen.
Gitternetz und Führungslinien
Das Legendendesigner-Fenster verfügt über Steuerelemente in der Form von Gitternetz- und Führungslinien, mit denen Sie die Inhalte der Legende exakt ausrichten können
Gitternetz standardmäßig anzeigen
Wählen Sie diese Option, um ein gleichmäßig verteiltes Gitternetz aus feinen Linien anzuzeigen, an dem Sie Legendenrahmen ausrichten können.
Einrasten am Gitternetz standardmäßig aktivieren
Wenn Sie diese Option wählen, wird das Einrasten am Gitternetz aus feinen Linien im Legendendesigner aktiviert.
Gridfarbe
Mit dieser Option wählen Sie eine Farbe für das aus feinen Linien bestehende Gitternetz im Legendendesigner aus (am Gitternetz können Legendenrahmen ausgerichtet werden). Die Standardfarbe ist „Helles Schiefergrau“ (RGB = 119, 136, 153).
Farbe der Führungslinien
Mit dieser Option wählen Sie eine Farbe für die Führungslinien im Legendendesigner aus (mit Führungslinien können Legendenrahmen an einer beliebigen Position ausgerichtet werden). Die Standardfarbe ist Blau (RGB = 0, 0, 255).
Aufforderung zum Speichern des Arbeitsbereichs vor dem Schließen
Mit dieser Option werden Legenden immer zusammen mit dem Rest Ihrer Arbeit in einem Arbeitsbereich gespeichert, wenn MapInfo Pro geschlossen wird.
Legenden für Version 11.0 erstellen
Mit dieser Option erstellen Sie Kartenlegenden, die im kartografischen Legendenfenster angezeigt werden, dem Vorgänger des Legendendesigner-Fensters, das in Version 11.5 eingeführt wurde. Diese Option ist für Benutzer gedacht, die bereits mit Vorgängerversionen von MapInfo Pro 11.5 Karten und Legenden erstellt haben, und das Erscheinungsbild dieser Legenden beibehalten möchten. Wird diese Option nicht ausgewählt, werden neue Kartenlegenden im Legendendesigner-Fenster angezeigt. Wir empfehlen, für neue Projekte unbedingt den Legendendesigner zu verwenden, um zu gewährleisten, dass Ihre Kartenlegenden mit zukünftigen Versionen von MapInfo Pro kompatibel sind.
 Hinweis: |
•Sie können das Zeichen # in alle Titeln, Untertiteln und Stilnamen verwenden, das Zeichen % kann jedoch nur in Stilnamenvorlagen eingesetzt werden. |
Hinweis |
•Resolve MapInfo Pro 64-bit crashing when creating Legend due to corrupt preferences file •Resolve MapInfo Pro crashing when creating a legend in MapInfo Pro or MapInfo Discover bundle •How to resolve crashes when trying to add a legend in Mapinfo Pro 64-bit |
