Ausgabeeinstellungen [Voreinstellungen MapInfo]

In diesem Dialogfeld können Sie Ausgabeeinstellungen für die Anzeige, den Druck und den Export festlegen. Die einzelnen Optionen sind auf separaten Registerkarten angeordnet.

•GeoAS 7 (32-Bit): Optionen > Einstellungen > MapInfo Einstellungen > (Ausgabe) > Ausgabeeinstellungen

•MapInfo Pro (32-Bit): Optionen > Voreinstellungen > (Ausgabe) > Ausgabeeinstellungen

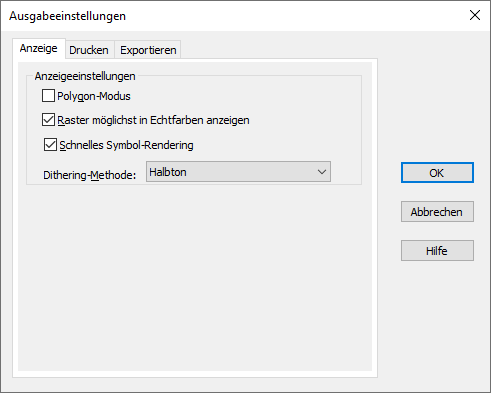

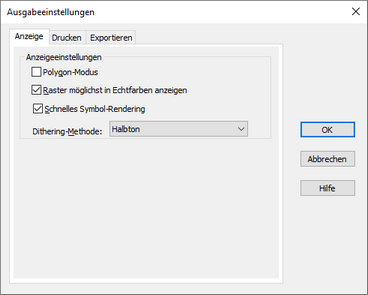

Aktivieren Sie dieses Kontrollkästchen, um das Rendering, welches das Objekt zeichnet, als einen Einzelauftrag mitsamt aller Knoten anzuzeigen. Für den Polygon-Modus stehen drei Einstellungen auf Grundlage von drei Zeichenarten zur Verfügung: Anzeigen, Drucken und Exportieren. Wenn der Polygon-Modus deaktiviert ist, erfolgt die Darstellung in MapInfo Pro mit speziellen Darstellungsoperationen.

Beim Erstellen von PDF-Dateien entstehen ggf. zusätzliche Haarlinien, wenn der Polygon-Modus deaktiviert ist.

Aktivieren Sie dieses Kontrollkästchen, wenn Raster- und Grid-Bilder in 24-Bit-Echtfarbe angezeigt werden sollen. Diese Option ist ausführbar, wenn es sich um ein 24-Bit-Bild handelt und der Bildschirm eine Farbtiefe von über 256 Farben aufweist.

Aktivieren Sie dieses Kontrollkästchen, um die Darstellung von Punktsymbolen auf dem Bildschirm zu optimieren. Diese Option ist standardmäßig aktiviert und MapInfo Pro zeichnet bei der Darstellung eines Layers ein Punktsymbol nur einmal an einer bestimmten Position. Wird diese Option deaktiviert, werden Symbole an derselben Position dargestellt, z. B. wenn Sie die programmeigene Schriftart „Dispersed Groups“ von MapInfo Pro oder gedrehte Symbole verwenden.

Aktivieren Sie dieses Kontrollkästchen, wenn Sie ein 24-Bit-Bild in 256 Farben umwandeln möchten. Verwenden Sie dabei entweder Halbton oder Fehlerverteilung. Diese Option wird beim Drucken von Raster- und Gridbildern verwendet. Dithering tritt auf, wenn „Raster möglichst in Echtfarben anzeigen“ deaktiviert ist oder die Druckerfarbtiefe 256 Farben oder weniger beträgt.

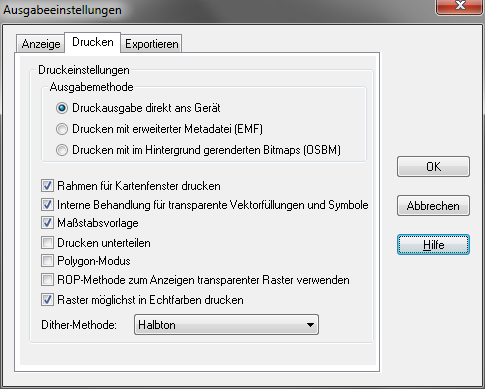

Verwenden Sie diese Option, um Ihre Bilddatei direkt aus MapInfo Pro zu drucken. Dieses Kontrollkästchen ist standardmäßig aktiviert.

Verwenden Sie diese Option, um eine erweiterte Metadatei Ihres MapInfo Pro-Bilds zu erstellen, bevor Sie es an den Drucker senden. Diese Einstellung nutzt die Vorteile der aktuellen Druckertechnologie, um die Spoolgröße zu reduzieren und Ihre Datei ohne Qualitätseinbußen schneller zu drucken. Wenn diese Option beim Erstellen von PDF-Dateien aktiviert ist, wird eine einfache PDF-Datei ohne Layer erstellt.

Sie müssen diese Einstellung auswählen, wenn Sie eine Karte mit einem transparenten Raster- oder Gridlayer drucken. Wenn Sie diese Einstellung nicht verwenden, kann das Bild nicht transparent gedruckt werden.

Verwenden Sie diese Option, um im Hintergrund gerenderte Bitmaps Ihres MapInfo Pro-Bilds zu erstellen, bevor Sie es an den Drucker senden. Die Verwendung von im Hintergrund gerenderten Bitmaps wird abhängig von der Art des transparenten Hintergrunds der Karte und dem verbesserten Rendering-Status des Fensters aufgerufen. Wenn Sie jedoch in diesem Fenster OSBM auswählen, bedeutet dies, dass beim Drucken stets ein im Hintergrund gerendertes Bitmap (OSBM) verwendet wird, unabhängig von den Transparenz- und Anti-Aliasing-Einstellungen.

Aktivieren Sie diese Option, um einen schwarzen Rahmen um das Bild zu drucken. Deaktivieren Sie dieses Kontrollkästchen, um das Bild ohne Rahmen zu drucken. Dieses Kontrollkästchen ist standardmäßig aktiviert.

Aktivieren Sie dieses Kontrollkästchen, damit MapInfo Pro transparente Füllmuster und Bitmaps für Vektorbilder beim Drucken und Exportieren bearbeitet. Dieses Kontrollkästchen ist standardmäßig aktiviert. Deaktivieren Sie dieses Kontrollkästchen, damit der Drucker oder die Windows-Exportfunktionen diese Aufgabe übernehmen.

Aktivieren Sie dieses Kontrollkästchen, um nicht-transparente Füllmuster in der Druckausgabe exakter an die Bildschirmanzeige anzupassen. Dieses Kontrollkästchen ist standardmäßig aktiviert. Deaktivieren Sie dieses Kontrollkästchen, wenn ausschließlich der Druckertreiber das Rendern der Musterfüllungen steuert.

Das Kontrollkästchen Maßstabsvorlage wirkt sich nicht auf die transparenten Füllmuster aus, da transparente Füllmuster immer skaliert werden.

Aktivieren Sie dieses Kontrollkästchen, um Druckaufträge für eine bessere Druckqualität in mehrere kleinere Druckaufträge zu unterteilen. Diese Funktion erwies sich beim Drucken großer bzw. transparenter Bilder auf großen Papiergrößen als nützlich. Wenn es deaktiviert ist, wird jeder Druckauftrag als kompletter Einzelauftrag verarbeitet.

Beim Erstellen von PDF-Dateien entstehen ggf. zusätzliche Haarlinien, wenn der Polygon-Modus deaktiviert ist.

Aktivieren Sie dieses Kontrollkästchen, um die interne ROP (Rasterschablone pro Pixel) zur Verwaltung der Pixelanzeige und zum Drucken in Rasterbildern zu gestatten. Da es sich bei der ROP-Methode in erster Linie um eine Anzeigemethode handelt, kann sie nicht von allen Drucker-, Plotter- und Exportprogrammen verwendet werden. Um die gewünschten Druckergebnisse zu erzielen, wird empfohlen, sich vor der Verwendung dieser Einstellung mit dem Druckerhersteller in Verbindung zu setzen oder einige Testseiten zu drucken bzw. zu exportieren. Dieses Kontrollkästchen ist standardmäßig deaktiviert.

Die Verwendung der ROP-Methode sollte zu keinen Problemen führen, solange Sie keine Metadatei drucken.

Aktivieren Sie dieses Kontrollkästchen, um ein 24-Bit-Raster oder Gridbild in Echtfarben anzuzeigen (vergewissern Sie sich, dass die Anzeigeeinstellungen auf einen Wert größer als 256 Farben eingestellt sind). Deaktivieren Sie dieses Kontrollkästchen, wenn Sie nicht mit einem Farbdrucker arbeiten. Dieses Kontrollkästchen ist standardmäßig aktiviert.

Aktivieren Sie dieses Kontrollkästchen, wenn Sie ein 24-Bit-Bild in 256 Farben umwandeln möchten. Verwenden Sie dabei entweder Halbton oder Fehlerverteilung. Diese Option wird beim Drucken von Raster- und Gridbildern verwendet. Dithering tritt auf, wenn „Raster möglichst in Echtfarben drucken“ deaktiviert ist oder die Druckerfarbtiefe 256 Farben oder weniger beträgt.

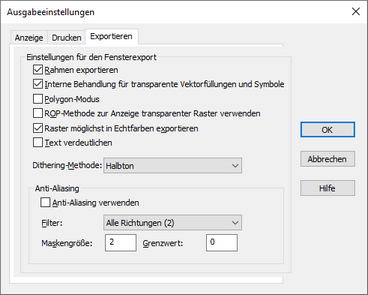

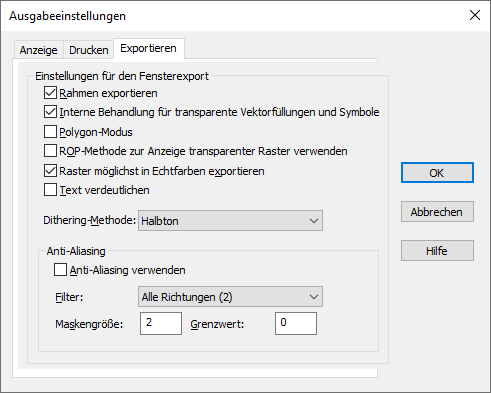

Aktivieren Sie dieses Kontrollkästchen, um beim Export einen schwarzen Rahmen um Bilder zu erhalten. Dieses Kontrollkästchen ist standardmäßig aktiviert. Deaktivieren Sie dieses Kontrollkästchen, um das Bild ohne Rahmen zu exportieren.

Beim Erstellen von PDF-Dateien entstehen ggf. zusätzliche Haarlinien, wenn der Polygon-Modus deaktiviert ist.

Wenn die ROP-Methode ausgewählt ist, wird das transparente Bild unter Verwendung einer Rasteroperation (ROP) wiedergegeben, die sich für transparente Pixel eignet. Diese Methode wird verwendet, um transparente (keine lichtdurchlässigen) Bilder auf dem Bildschirm darzustellen.

Aktivieren Sie dieses Kontrollkästchen, um 24-Bit-Raster- bzw. Griddateibilder in Echtfarben anzuzeigen. (Vergewissern Sie sich, dass die Anzeigeeinstellungen auf einen Wert größer als 256 Farben eingestellt sind). Deaktivieren Sie dieses Kontrollkästchen, um Bilder in 256 Farben anzuzeigen. Dieses Kontrollkästchen ist standardmäßig aktiviert.

Wählen Sie diese Option aus, damit Text und andere Grafiken beim Exportieren aus einem Layoutfenster deutlicher (weniger verschwommen) angezeigt werden.

In der Regel sehen die Inhalte, die Sie exportieren, genauso aus wie die Inhalte im Layoutfenster. Einige Grafiken oder Texte in einem Anzeigerahmen können jedoch beim Exportieren eines Layouts verschwommen aussehen. Wählen Sie Text verdeutlichen aus, um das Problem zu beheben. Dies kann allerdings dazu führen, dass das Aussehen einiger Beschriftungen im Export leicht von der Darstellung im Layout abweicht.

Aktivieren Sie dieses Kontrollkästchen, wenn Sie ein 24-Bit-Bild in 256 Farben umwandeln möchten. Verwenden Sie dabei entweder Halbton oder Fehlerverteilung. Diese Option wird beim Drucken von Raster- und Gridbildern verwendet. Dithering erfolgt, wenn „Raster möglichst in Echtfarben exportieren“ deaktiviert ist oder die Druckerfarbtiefe 256 Farben oder weniger beträgt.

Aktivieren Sie dieses Kontrollkästchen, wenn Rasterbilder unter Verwendung der Glättungsoptionen auf dieser Registerkarte geglättet werden sollen. Bei aktiviertem Kontrollkästchen sind die Glättungsoptionen verfügbar. Wenn Sie hingegen das Kontrollkästchen nicht aktivieren, sind diese Optionen auch nicht verfügbar, und Sie können die Ränder von Rasterbildern nicht glätten.

Über diese Option können Sie einen Filter für den Glättungsprozess auswählen.

•Glättet die Bitmap in allen Richtungen (unter Verwendung eines anderen Algorithmus).

Mit dieser Option können Sie eine Maske auf das ausgewählte Rasterbild anwenden. Geben Sie nach der Aktivierung dieser Option in das nächste Feld eine Zahl ein, um die Größe der Maske festzulegen. Wenn Sie in dieses Feld z. B. „3“ eingeben, erhält die Maske eine Größe von 3 Pixel x 3 Pixel.

Mit dieser Option können Sie einen Grenzwert festlegen, der angibt, welche Pixel geglättet werden sollen. Jedes Pixel in einem Bild besitzt einen Wert, der sich nach dessen Farbe richtet. Je kleiner der Pixelwert ist, desto dunkler ist die Farbe. Aktivieren Sie diese Option, wenn alle Pixel geglättet werden sollen, deren Wert über dem in diesem Feld angegebenen Grenzwert liegt.

$images\Hinweis_klein.gif$

Hinweis:

•Ausgabeeinstellungen, die sich bewährt haben: siehe Einstellung in den abgebildeten Screenshots

•Beim Drucken von Rasterdateien mit transparenten Bildeigenschaften kann es in Abhängigkeit von verwendetem Drucker/Plotter und Treiber zu Problem kommen. In ungünstigen Fällen wird eine Plotdatei mit ungewöhnlich großem Speicherbedarf generiert, die der Plotter nicht abarbeiten kann. In solchen Fällen probieren Sie bitte, ob mit der Aktivierung der „ROP-Methode" eine Druckausgabe möglich ist.
