Aktiviert die Funktion Rechteck, mit der Sie Rechtecke und Quadrate zeichnen können.
Rechteck zeichnen
1.Aktivieren Sie die Funktion Rechteck .
2.Bewegen Sie den Mauszeiger an die Position, an der Sie zu Zeichnen beginnen möchten, klicken Sie einmal mit der linken Maustaste, und halten Sie diese gedrückt.
3.Ziehen Sie mit gedrückter Maustaste das Rechteck bis zur gewünschten, gegenüberliegenden Ecke auf.
Wenn Sie während des Zeichnens eines Rechtecks die <STRG>-Taste gedrückt halten, wird der erste Punkt, den Sie angeklickt haben, als Mittelpunkt und nicht als Eckpunkt interpretiert.
Quadrat zeichnen
Wenn Sie während des Zeichnens eines Rechtecks die <UMSCH>-Taste gedrückt halten, wird statt einem Rechteck ein Quadrat gezeichnet. Sie können auch beide Tasten - also <UMSCH> und <STRG> gleichzeitig - verwenden.
Rechteck/Quadrat ändern

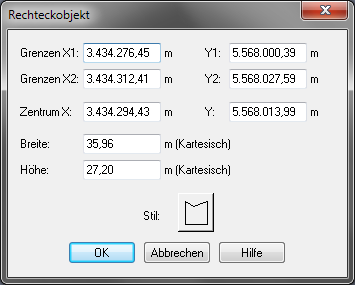

Um die Ausgestaltung des Objektes nachträglich zu ändern, rufen Sie den Objektinfo-Dialog auf:
Variante 1: Aktivieren Sie die Funktion Auswahl
und Selektieren Sie das Objekt, das Sie ändern möchten. Aktivieren Sie nun die Taste F7.
Variante 2: Aktivieren Sie die Funktion Auswahl und Doppelklicken Sie auf das Objekt, das Sie ändern möchten.
Über den Dialog haben Sie die Möglichkeit, sich geometrische/geografische Informationen zum Objekt anzeigen zu lassen und diese gegebenenfalls zu ändern.
Wenn Sie die Schaltfläche Stil aktivieren, können Sie die grafische Ausgestaltung des Objektes (Typ, Größe, Farbe, ...) modifizieren.
 Hinweis |
Empfehlung für die Einstellung Doppelklick auf Objekt: •Wenn Sie überwiegend per Karteikarte Informationen abfragen: öffnet die Karteikarte/das Infofenster •Wenn Sie häufig zeichnen/digitalisieren: öffnet den Objektinfodialog
Dialog für die grundlegenden Voreinstellungen für GeoAS.
|
Hinweis |
So erzeugte Rechtecke stellen keine Bereiche dar. Sie können die Rechteck-Objekte jedoch mit der Schaltfläche „Umwandlung in Flächen“ in Bereich- / Flächenobjekte umwandeln. |
