Polygonauswahl
Markieren von Objekten innerhalb eines Polygons.
Um Objekte innerhalb eines Polygons auszuwählen:
1.Der Layer, der das Objekt enthält, muss selektierbar sein. Stellen Sie daher den Layer, aus dem Sie ein (oder mehrere) Objekt(e) selektieren möchten auf selektierbar oder bearbeitbar.
2.Aktivieren Sie die Schaltfläche Polygonauswahl in der Schaltflächenleiste Haupt.
3.Wenn Sie sich in einem Kartenfenster befinden, wird der Mauszeiger zur Zeigehand.
4.Positionieren Sie den Mauszeiger an einer Ecke des Bereichs, aus dem die Auswahl getroffen werden soll und drücken Sie die Maustaste.
5.Bewegen Sie den Mauszeiger ohne gedrückte Maustaste weg vom Ausgangspunkt – eine gestrichelte Linie vom letzten Stationierungspunkt zur aktuellen Position der Maus wird gezogen. Klicken Sie einmal für den nächsten Eckpunk. Zeichnen Sie auf diese Weise das gewünschte Polygon.
6.Schließen Sie mit einem Doppelklick ab, wenn das Polygon die gewünschte Größe erreicht hat.

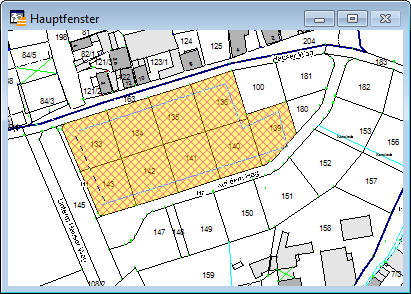

Die Objekte aus dem obersten selektierbaren Layer innerhalb dieses Polygons werden markiert.
Das Werkzeug Polygonauswahl wählt Objekte aus, deren Zentroide innerhalb des gezeichneten Polygons liegen. Die Begrenzungen der Objekte müssen nicht vollständig innerhalb des Bereichs liegen.
Um Objekte aus einem anderen Layer auszuwählen, muss dieser Layer der oberste selektierbare Layer sein. Mehrere Objekte können in einem Layer gleichzeitig markiert werden.
Bestehende Auswahl um weitere Objekte ergänzen:
•Verwenden Sie die <UMSCH>-Taste zusammen mit dem Werkzeug Polygonauswahl, um zu einer vorhandenen Auswahl zusätzliche Objekte hinzuzufügen.
 Hinweis |
Bitte beachten Sie, dass die "Flächen"-Selektionsfunktionen explizit den Objektzentroiden berücksichtigen. Der Objektzentroid kann (bei Bedarf) vom Anwender manuell geändert/verschoben werden was sich unmittelbar auf die Selektierbarkeit des Objektes auswirkt. Bitte beachten Sie daher auch die Informationen im Kapitel Exkurs: Verschieben von Objektzentroiden ... Zur besseren Orientierung lassen sich mit Hilfe der Layerkontrolle die Objektzentroide anzeigen. |
