Für das Zeichnen von Symbolen stehen Ihnen etliche Symbolbibliotheken zur Verfügung.
Diese Bibliotheken differenzierern sich nicht nur durch unterschiedliche Symbole sondern auch durch unterschiedliche Formate.
•TrueType-Symbole (Vektor-Objekte im TrueType-Format)
•MapInfo 3.0 kompatible Symbole (Vektor-Objekte im MapInfo-Format)
•Bitmap-Symbole (Raster-Objekte im Rasterformat z.B. *.jpg, *.png, *.tif, *.bmp)
TrueType-Symbole (Vektor-Objekte)
TrueType ist ein Standard für Fonts zur Schriftdarstellung auf Bildschirmen und Druckern. TrueType-Schriften werden im Gegensatz zu Bitmap-Schriften/Symbolen nicht aus einzelnen Pixeln aufgebaut, sondern aus Konturen nach dem Prinzip einer Vektorgrafik. (Unter einem Font wird in der Informationstechnik ganz allgemein jede auf einem Computer oder angeschlossener Peripherie digital vorhandene Satzschrift bezeichnet.)
Diese TrueType-Schriften / TrueType-Symbole sind in Form von *.ttf-Dateien im Standard Font-Verzeichnis von Windows installiert.
C:\Windows\Fonts

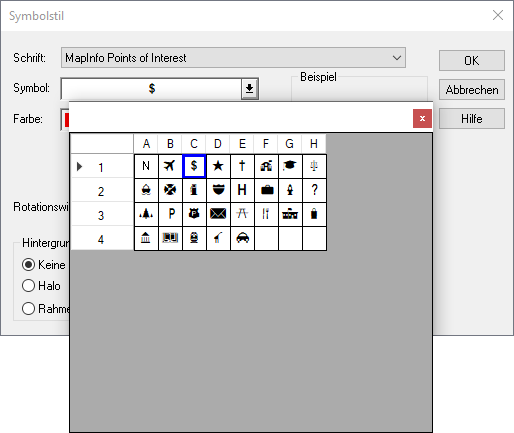

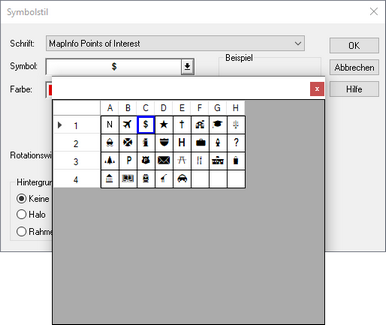

MapInfo Pro installiert standardmäßig diverse TrueType-Schriften, die unterschiedlich Symbolsätze beinhalten. Diese Symbolschriften sind nach bestimmten Branchen gruppiert, beispielsweise Immobilien und Transport. Dadurch können Sie die gewünschten Symbole schneller finden.

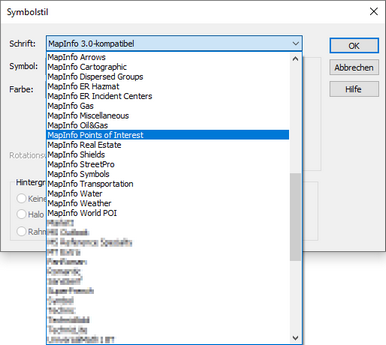

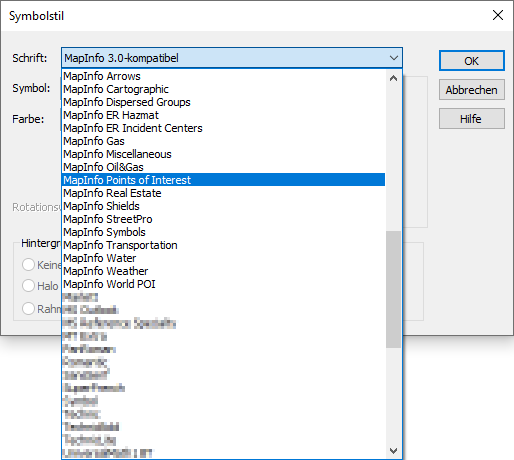

In MapInfo Pro können Sie u.a. folgende TrueType-Symbolbibliotheken nutzen:
•MapInfo Cartographic
•MapInfo Transportation
•MapInfo Real Estate
•MapInfo Miscellaneous
•MapInfo Oil & Gas
•MapInfo Weather
•MapInfo Arrows
 (vergrößern) |
 (vergrößern) |

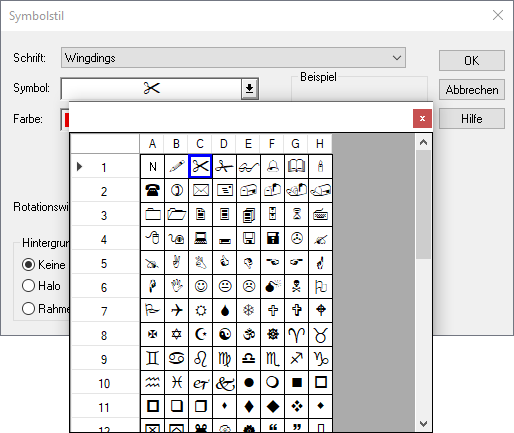

Wingdings ist eine TrueType-Schriftart, die anstelle von Buchstaben eine Reihe grafischer Symbole enthält.
(Diese Schriftart wird mit allen Ausgaben von Microsoft Windows seit Version 3.1 ausgeliefert.)
 (vergrößern) |
 (vergrößern) |

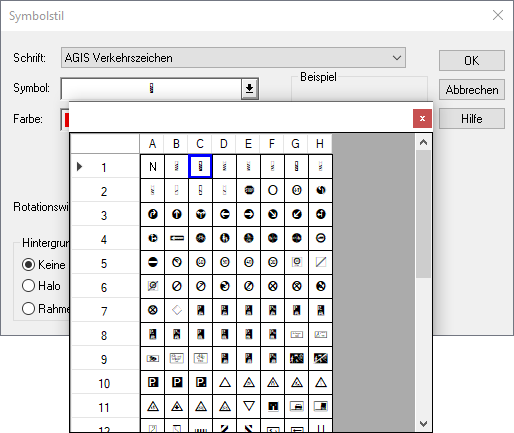

AGIS Verkehrszeichen oder AGIS FNP Planzeichen sind (beispielsweise) TrueType-Schriftarten, die Verkehrszeichen bzw. Symbole der Bauleitplanung enthalten.
(Die Schriftarten werden durch die Installation von GeoAS zur Verfügung gestellt.)
 (vergrößern) |
 (vergrößern) |
MapInfo 3.0 kompatible Symbole (Vektor-Objekte im MapInfo-Format)

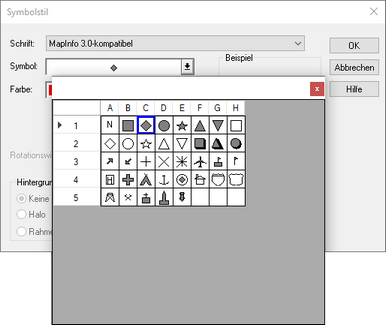

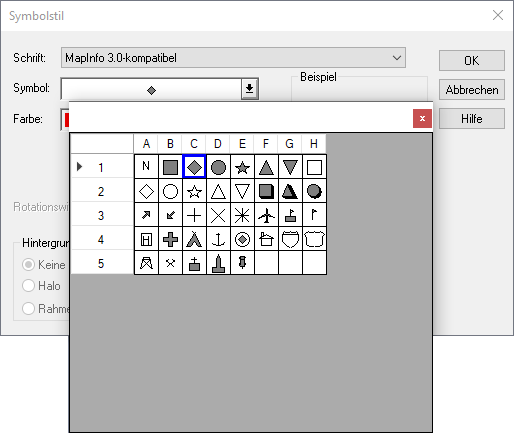

Die Symbole der Symbolbibliothek MapInfo 3.0 kompatible Symbole werden in einer speziellen Symbolbibliothek über die Datei MapInfow.fnt gespeichert. Innerhalb dieser Datei liegen die Symbole im MapInfo *.tab-Format vor.
(Mit einem Zusatzprogramm kann diese Symbolbibliothek modifiziert werden. Dies sollte aber dem Administrator vorbehalten sein.)
C:\Users\%Benutzer%\AppData\Roaming\MapInfo\MapInfo\Professional\%Versionsnummer%\
 (vergrößern) |
 (vergrößern) (Bei Verwendung dieser Symbole sind die Optionen „Hintergrund“ und „Stilmerkmale“ im Dialog Symbolstil nicht verfügbar.) |

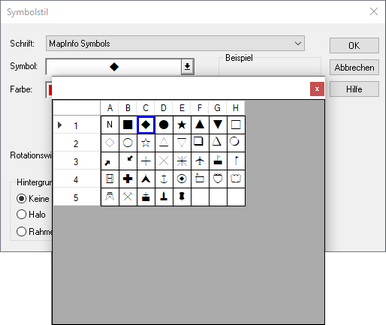

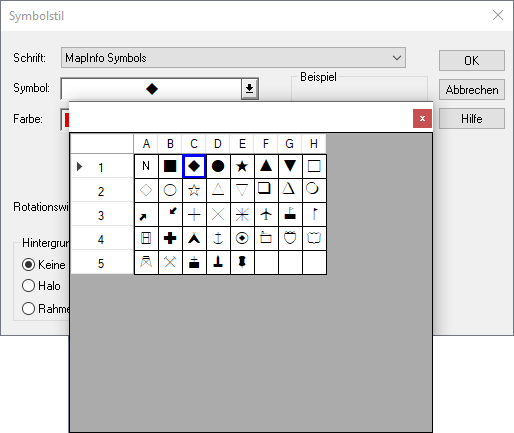

Der identische Symbolsatz liegt auch als TrueType-Bibliothek unter dem Namen MapInfo Symbols vor.  (vergrößern) |
Bitmap-Symbole (Raster-Objekte)

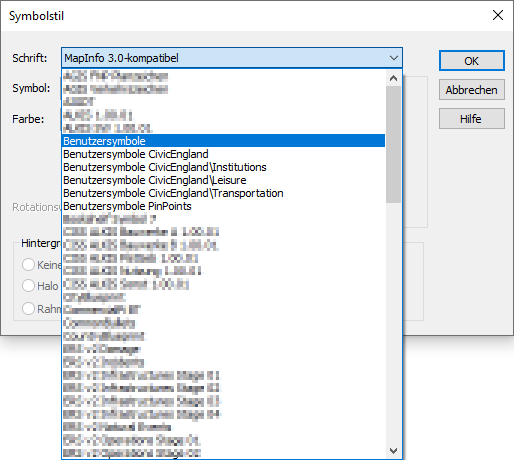

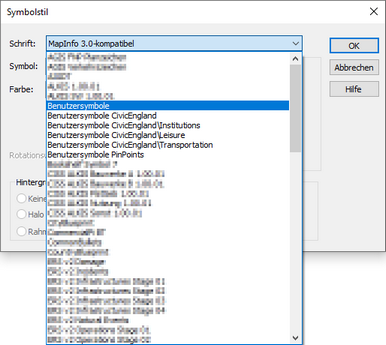

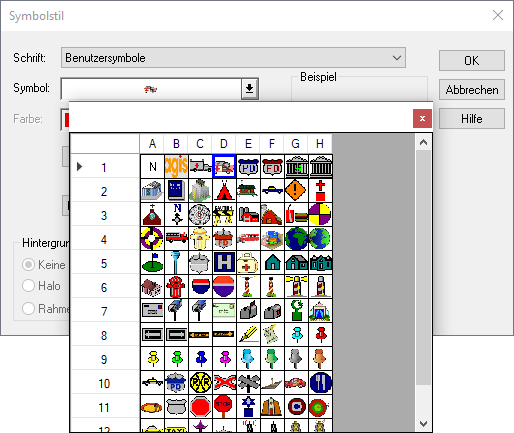

Über die Kategorie Benutzersymbole haben Sie Zugriff auf (benutzerdefinierte) Bitmap-Symbole. Diese Symbole sind in einem Rasterformat im Verzeichnis CUSTSYMB (inkl. Unterverzeichnisse) gespeichert. Diese Verzeichnisse werden bei der Installation von MapInfo Pro erstellt.
C:\Users\%Benutzer%\AppData\Roaming\MapInfo\MapInfo\Professional\%Versionsnummer%\CustSymb
 (vergrößern) |
 (vergrößern) |
