Erzeugen von Puffern

Ein Puffer ist ein Polygon, das ein Objekt (Linie, Polygon, Symbol etc) in einem Kartenfenster umschließt. So können Sie zum Beispiel einen Puffer erzeugen, der die Gefahrenzone einer Leitung bei Grabungsarbeiten anzeigt oder den Einzugsbereich eines Krankenhauses mit einem definierten Radius abdeckt. Sie können somit beispielsweise die Anzahl der Patienten ermitteln, welche in diesem Einzugsbereich des Krankenhauses wohnen. Sie können aber auch beispielsweise einen Pufferbereich um eine Straßentrasse generieren, um beispielsweise Schallpegelmessungen darzustellen.

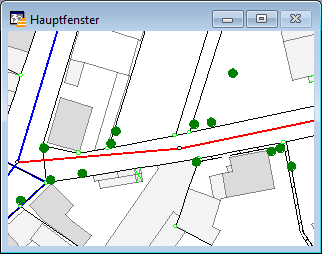

In nachfolgendem Beispiel soll ermittelt werden, ob das Wurzelwerk von Bäumen in den Sicherheitskorridor einer Leitung eindringt.

1.den Quell-Layer, welcher das bzw. die Objekte beinhaltet, für die Sie einen Puffer erstellen möchten auf selektierbar setzen.

2.den Ziel-Layer, in dem der/die Puffer erstellt werden soll, in der Layerkontrolle auf bearbeitbar setzen.

1.Markieren Sie das Objekt bzw. die Objekte, die Sie mit einem Puffer-Polygon umgeben möchten.

3.Nachdem Sie der Dialog "Puffer-Objekt" mit "OK" verlassen haben, werden ein oder mehrere Pufferbereiche gemäß den Vorgaben erzeugt.

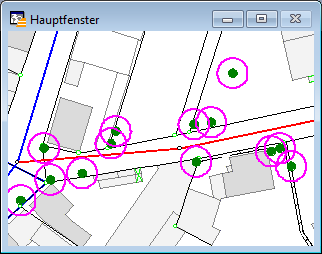

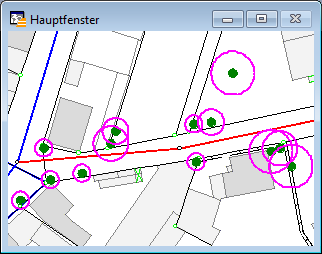

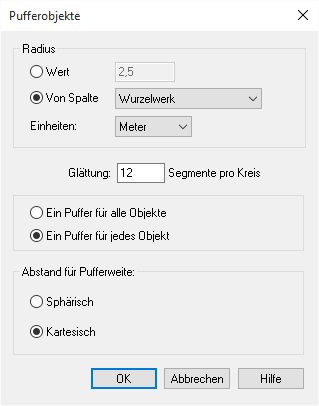

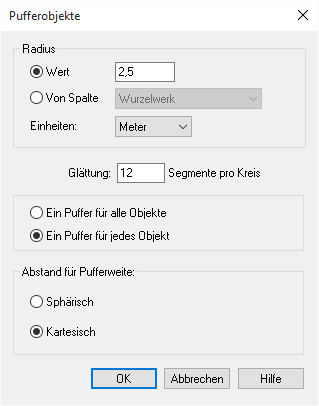

Mit Hilfe des Dialogs Pufferobjekte bestimmen Sie den Radius des Puffers. Sie können hier den Radius als festen Wert eingeben (Beispiel 1) oder einen Wert aus der Relation als Pufferradius definieren (Von Spalte) (Beispiel 2). Um beispielsweise Pufferbereiche um Bäume zu erzeugen, deren Größe vom Wurzelwerk der Bäume abhängt, verwenden Sie das Feld „Wurzelwerk“ als Radius-Spalte. Darüber hinaus können Sie sogar noch weiter gehen und den Pufferradius durch einen Ausdruck berechnen lassen (Von Spalte > Ausdruck). Nehmen Sie beispielsweise an, dass Sie Pufferbereiche um Städte erzeugen wollen, in denen die Bevölkerungsdichte der Stadt zum Ausdruck kommt. Sofern es kein Feld für die Bevölkerungsdichte gibt, müssen Sie einen Ausdruck erstellen, der die Bevölkerungsdichte anhand der Bevölkerung und der Fläche berechnet. Diesen Ausdruck erstellen Sie in gleicher Weise wie z.B. bei Abfragen.

Wert	Geben Sie hier den Puffer-Radius ein.
Von Spalte	Wählen Sie bei Bedarf in diesem Feld eine Spalte der Relation aus, die den Pufferradius enthält. Sie können auch einen Ausdruck eingeben.
Einheiten	Folgende Maßeinheiten sind verfügbar: Zoll, Links, Fuß, US Survey Fuß, Yard, Rods, Chains, Meilen, nautische Meilen, Millimeter, Zentimeter, Meter und Kilometer. Die Standardvorgabe ist die aktuelle Einheit des Kartenfensters.
Glättung - Segmente pro Kreis	Die Glättung gibt die Auflösung der Kurven im Pufferpolygon an. Die Standardvorgabe sind 12 Segmente pro Kreis. Ein höherer Wert sorgt für eine glättere Kurve.
Ein Puffer für alle Objekte	Verwenden Sie diese Option, um einen gemeinsamen Pufferbereich für alle Objekte zu erzeugen.
Ein Puffer für jedes Objekt	Verwenden Sie diese Option, um einen Pufferbereich für jedes einzelne Objekte zu erzeugen.
Abstand für Pufferweite •Sphärisch •Kartesisch	Sphärisch Sphärische Berechnungen werden bei bestimmten Methoden zur Bestimmung der Entfernung eingesetzt, bei denen die Messung unter Berücksichtigung der Erdoberflächenkrümmung durchgeführt wird. Die Daten werden zunächst in Längen- und Breitengrade konvertiert, bevor eine Berechnung durchgeführt wird. Anmerkung: Für Nicht-Welt-Daten können sphärische Berechnungen nicht genutzt werden, da diese Daten nicht in Längen-/Breitengrade konvertiert werden können. Kartesisch Kartesische Methoden werden zur Berechnung von Nicht-Welt-Daten verwendet. Kartesische Koordinaten bestehen aus einem Zahlenpaar (x, y), das die Position eines Punkts in einem zweidimensionalen Raum durch dessen senkrechte Projektion auf zwei Achsen definiert, die im rechten Winkel zueinander stehen. Anmerkung: Kartesische Berechnungen können nicht für Daten mit Längen-/Breitengraden verwendet werden, da diese keine flache Projektion darstellen.
