Bereiche prüfen
Mit der Funktion Bereiche prüfen können Sie Bereichskarten nach möglichen falschen Daten überprüfen. Bereiche prüfen findet Fehler in Ihren Daten, die Probleme verursachen könnten oder falsche Ergebnisse bei der Durchführung verschiedener Operationen. Diese Fehler können Selbstüberschneidungen, Überlappungen oder Lücken zwischen Bereichen sein.
Um Ihre Bereichskarte auf Fehler zu überprüfen, gehen Sie bitte wie folgt vor:
1.Stellen Sie einen Layer (z.B. den Kosmetischen Layer) auf bearbeitbar. In diesem Layer werden die fehlerhaften Stellen angezeigt.
2.Wählen Sie die Bereichsobjekte, die Sie prüfen wollen, aus.

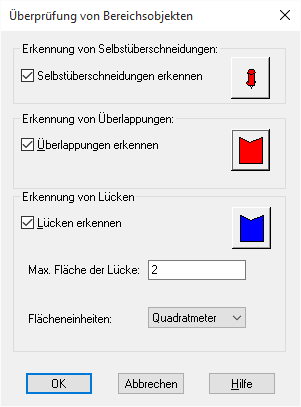

3.Wählen Sie Objekte > Bereiche prüfen. Es erscheint der Dialog „Bereichsobjekte prüfen“.
4.Die Option „Erkennung von Selbstüberschneidungen” ermöglicht Ihnen, Bereiche auf Selbstüberschneidungen zu prüfen. Wenn Sie diese Option verwenden, macht „Bereiche prüfen“ einen Punkt an dem Ort, wo die Daten falsch sein könnten. Um das Symbol zu ändern, mit dem Selbstüberschneidungen angezeigt werden sollen, klicken Sie auf die Schaltfläche „Stil“ in der Gruppe „Erkennung von Selbstüberschneidungen“, um den Dialog „Symbolstile“ anzuzeigen. Hier können Sie die gewünschten Änderungen vornehmen.
5.Die Option „Erkennung von Überlappungen” prüft Daten an Orten, wo Bereiche sich überlappen. In der Standardeinstellung ist diese Option deaktiviert. Wenn Sie diese Option verwenden, erzeugt „Bereiche prüfen“ Bereiche, die jegliche Überlappungsflächen darstellen. Um das Füllmuster der Überlappungsbereiche zu ändern, klicken Sie auf die Schaltfläche „Stil“ in der Gruppe „Überlappungserkennung“, um den Dialog „Bereichsstile“ anzuzeigen. Hier können Sie die gewünschten Änderungen vornehmen.
6.Mit der Option „Erkennung von Lücken“ werden evtl. unbeabsichtigte Lücken zwischen Bereichen festgestellt. Diese Option ist in der Standardeinstellung ebenfalls deaktiviert. Wählen Sie aus dem Pull-Down-Menü Flächeneinheiten die verwendete Flächeneinheit aus und geben Sie eine maximale Fläche an, bis zu der Lücken als Fehler angezeigt werden sollen.
7.Klicken Sie auf OK. Ihre Karte wird neu gezeichnet, und die Selbstüberschneidungen, Überlappungen und Lücken, falls festgelegt, werden angezeigt.
Wie bei den Funktionen Puffer und Konvexe Hülle, wird die Eingabe für die Funktion Bereiche prüfen aus der Auswahl genommen. Die Ausgabe wird in den bearbeitbaren Layer gelegt. Die Eingabeobjekte bleiben unverändert.

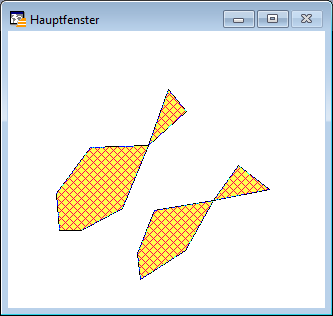

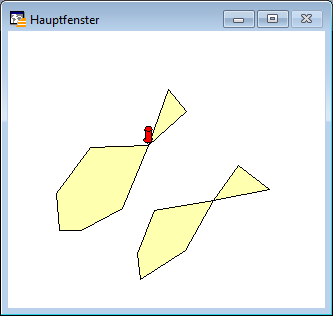

Beispiel Selbstüberschneidungen: Beide Flächen sehen ähnlich aus, aber nur eine überschneidet sich tatsächlich selbst, sie ist sozusagen „verdreht“.

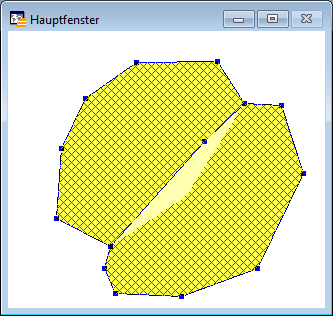

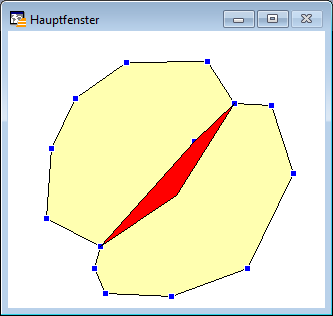

Beispiel Überlappungen: Die Überlappungsfläche wird im bearbeitbaren Layer als eigener Bereich angezeigt.

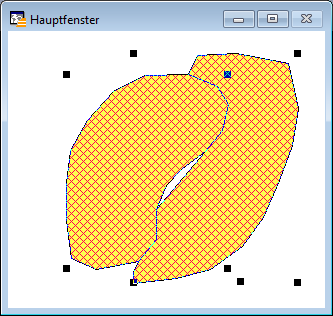

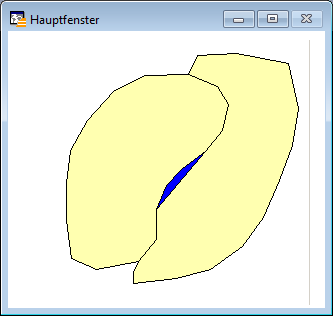

Beispiel Lücken: Die Lücke zwischen den beiden Bereichen wird im bearbeitbaren Layer als eigener Bereich angezeigt.
 Hinweis |
Die Funktion Bereiche prüfen korrigiert Ihre Daten nicht automatisch sondern ermittelt und lokalisiert fehlerhafte Daten! |
