Report Builder (Funktionsübersicht)

Starten Sie den Microsoft SQL Server Report Builder, um eine neue Reportvorlage (Template) zu erstellen oder zu modifizieren.

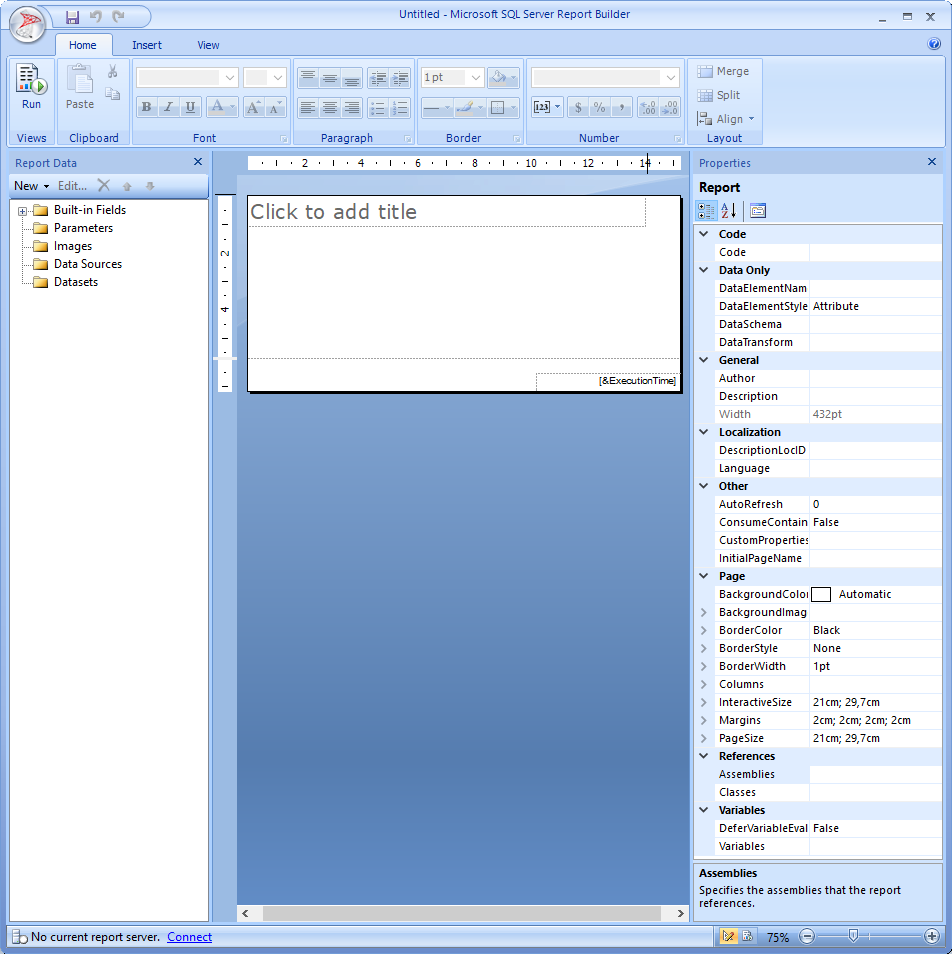

Benutzeroberfläche

Der Report Builder stellt eine einfach zu bedienende Benutzeroberfläche bereit, über die Reportvorlagen (Templates) erstellt oder modifiziert werden können.

(Eine deutschsprachige Benutzeroberfläche steht derzeit nicht zur Verfügung.)

(vergrößern)

Menü/Ribbon/Schaltflächen

Die verschiedenen Funktionen werden über drei sogenannte Ribbons zur Verfügung gestellt.

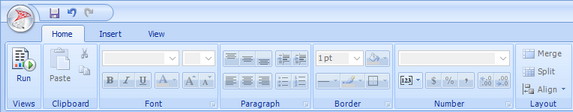

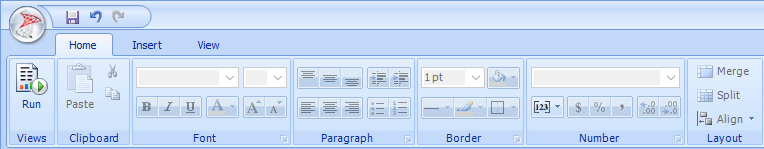

Ribbon Home

(vergrößern)

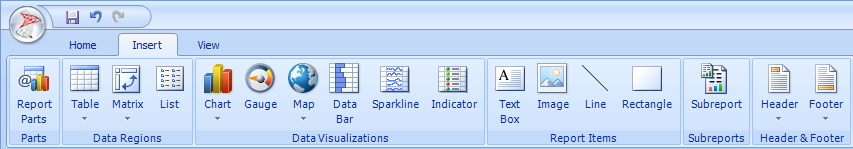

Ribbon Insert

(vergrößern)

Ribbon View

(vergrößern)

Reports/Berichte öffnen/speichern

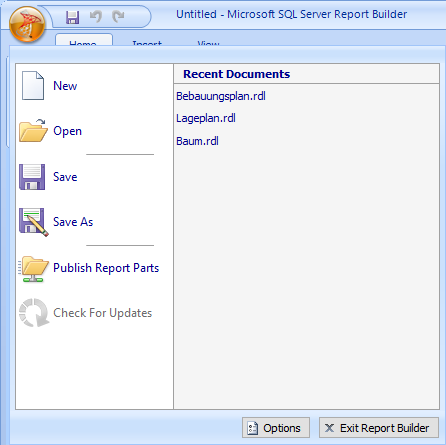

Über die Schaltfläche Start können Sie:

•einen neuen Report/Bericht erstellen

•einen bestehenden Report/Bericht öffnen

•einen geöffneten Report/Bericht speichern

•einen geöffneten Report/Bericht unter einem anderen Namen speichern

(vergrößern)

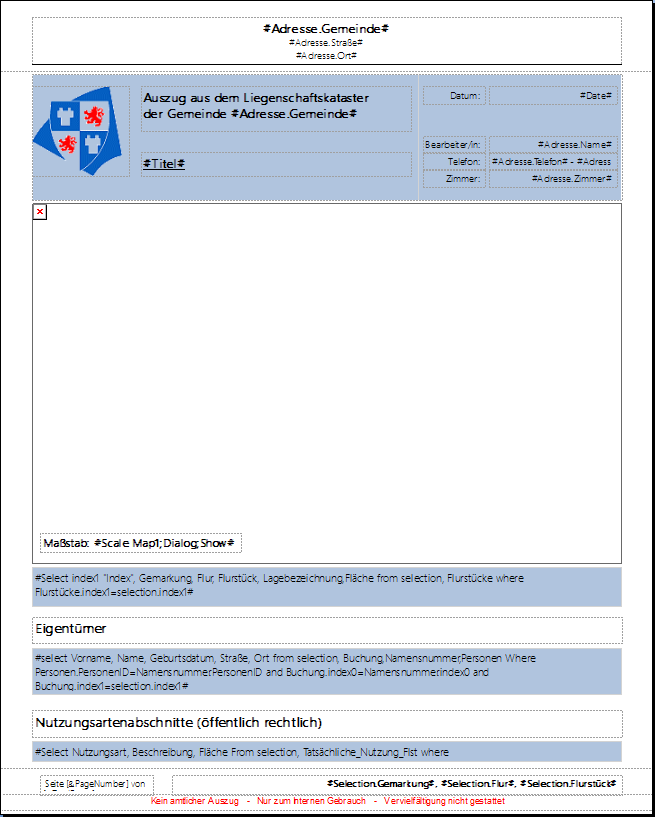

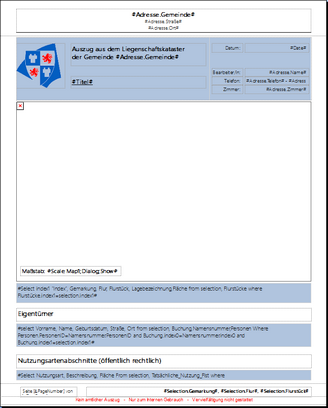

Bestandteile eines Reports/Berichts

Eine Reportvorlage beinhaltet spezifische funktionale Komponenten. Dazu gehören unter anderem folgende Basis-Komponenten:

•Die Vorlage selbst

•Platzhalter für eine (oder mehrere) Karte(n)

•Platzhalter für Text(e)

•Platzhalter für eine (oder mehrere) Tabellen mit dynamischen Inhalten

•Gestalterische Elemente (Kopf-/Fußzeile, Logos, Legenden, grafische Objekte, Tabellen mit manuellen Inhalten ...)

(vergrößern)

Eigenschaften (Properties) der Bestandteile

Diese funktionalen Komponenten haben wiederum spezifische funktionale Eigenschaften/Einstellungsmöglichkeiten (Properties).

Sobald eine Komponente selektiert ist, wird das entsprechende Dialogfeld der Properties auf der rechten Seite geöffnet.

Hinweis

Die Properties stehen unabhängig vom gewählten Ribbon (Home, Insert oder View) stets zur Verfügung. Über das Ribbon View können Sie den Dialog Properties wieder aktivieren, sofern er deaktiviert sein sollte.

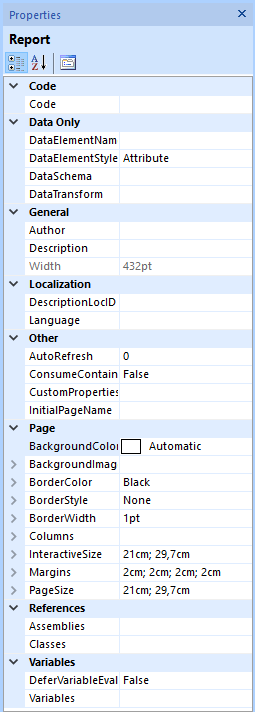

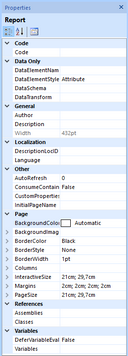

Properties der Vorlage

In diesem Dialog werden unter anderem die Größe und Ausrichtung des Reports definiert. Optional können die Farbe des Hintergrundes oder Seitenränder festgelegt werden. Es besteht auch die Möglichkeit, "beschreibende Informationen" (sogenannte Metadaten) zu diesem Report zu hinterlegen. (vergrößern) (vergrößern)

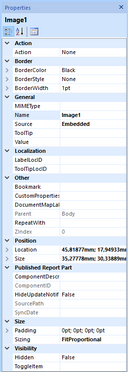

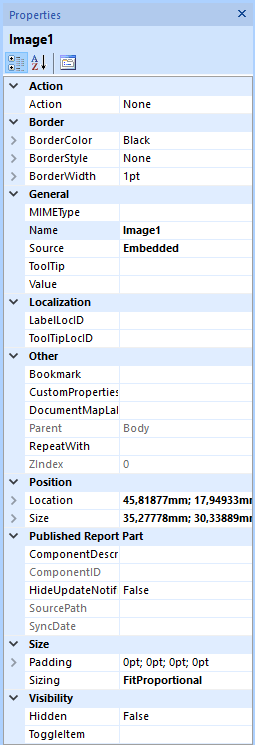

Properties der Karte

In diesem Dialog werden unter anderem der Name sowie die Größe und Platzierung des Platzhalters der Karte definiert. (vergrößern) Hinweis Der Platzhalter für eine Karte wird über das Ribbon Insert als Image und NICHT als Map integriert.

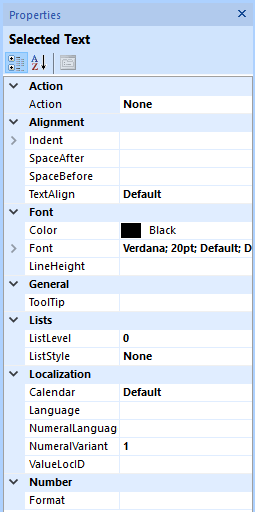

Properties für Texte

In diesem Dialog werden unter anderem Schriftart, Größe und Farbe der Texte definiert.

(vergrößern)

Properties für dynamische Tabellen

Der Platzhalter für eine Tabelle mit dynamischen Inhalten wird über das Ribbon Insert als Textbox (mit entsprechender SQL-Syntax) und NICHT als Table integriert. In diesem Dialog werden unter anderem Schriftart, Größe und Farbe der Textdarstellung für dynamische Tabellen definiert. (vergrößern) Hinweis Das sogenannte Grid (Spalten/Zeilen) wird über die SQL-Syntax automatisch erzeugt.

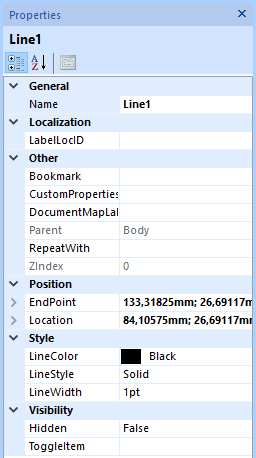

Gestalterische Elemente der Vorlage

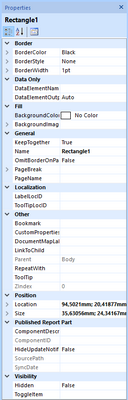

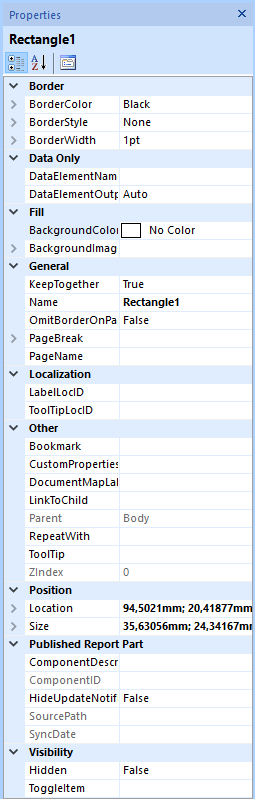

In diesem Dialog werden unter anderem die Größe und Positionierung von "gestalterischen" Rechtecken oder Linien definiert. Optional können Farbe, Linienart und Linienstärke festgelegt werden. (vergrößern) (vergrößern) In diesem Dialog werden unter anderem die Höhe von Kopfzeile und Fußzeilen definiert. (vergrößern)   (vergrößern)

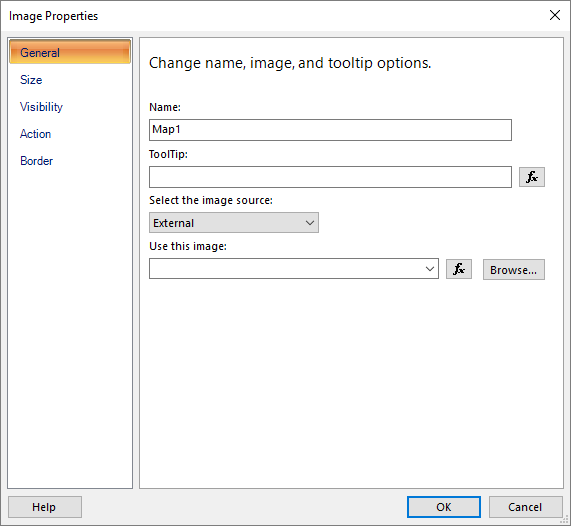

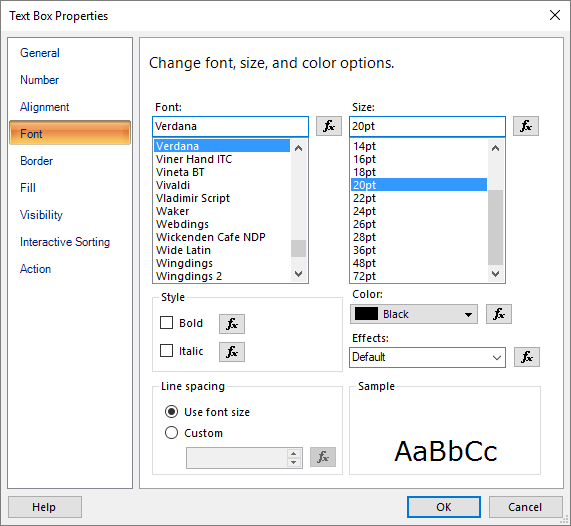

Optional kann ein entsprechender Dialog zum Einstellen der Eigenschaften (Properties) auch über das Kontextmenü der rechten Maustaste geöffnet werden.

	(vergrößern)
	(vergrößern)
