Skalieren

Unterstützte Objekttypen: Alle (außer Punkt, Text)

1.Markieren Sie ein oder mehrere Objekte aus dem bearbeitbaren Layer.

2.Aktivieren Sie auf die Schaltfläche Skalieren.

3.Klicken Sie auf den Bezugspunkt, von dem aus die Objekte skaliert werden sollen (bzw. an einen beliebige Stelle im Kartenfenster wenn Sie den Objektmittelpunkt oder Koordinaten aus bestimmten Tabellenspalten verwenden wollen).

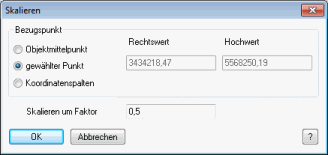

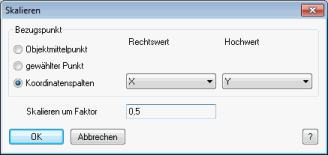

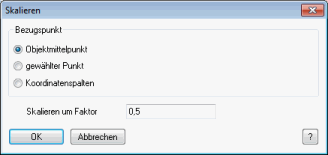

4.Wählen Sie einen Bezugspunkt: Dies kann der gewählte (angeklickte) Punkt sein, der Objektmittelpunkt oder aber ein Punkt, dessen Koordinaten beim zu skalierenden Objekt in der Datenbank stehen. Im letzten Fall müssen Sie noch die Koordinatenspalten auswählen.

MapCAD skaliert jedes Objekt bezogen auf den Bezugspunkt. Bei einem Skalierfaktor von 0.5 halbiert sich dadurch die Entfernung der Objekte zum Bezugspunkt sowie die Größe der Objekte. Die Form der Objekte bleibt unverändert.

Beispiel:

Ein Schild-Symbol soll um die Hälfte verkleinert werden (Faktor 0.5). Das untere Linienende soll aber am selben Ort bleiben, daher wird dieser Punkt als Bezugspunkt ausgewählt.
