Orthogonales Polygon

Erzeugung eines Polygons mit einem rechten Winkel zwischen dem ersten und letzten Liniensegment.

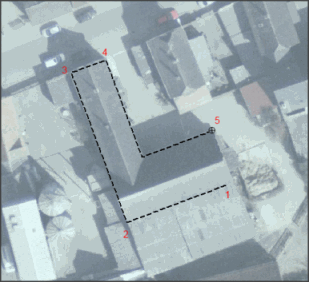

Automatisch rechte Winkel (oder 45°)  während des Digitalisierens erzeugen:

•Snap-Modus ausschalten

•Strg-Taste beim Digitalisieren festhalten (ab dem dritten Knoten)

Falls die  Bedingungen Snap-Modus=aus und Strg-Taste=gehalten nicht erfüllt sind, erscheint eine Warnung. Die Warnung kann bis zum MapCAD-Neustart unterdrückt werden.

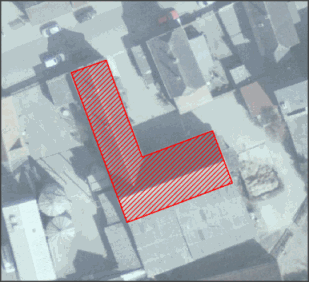

Die Digitalisierung wird mit einem Doppelklick auf dem letzten Knickpunkt beendet (NICHT wieder bis zum Anfangspunkt digitalisieren). Das letzte Liniensegment wird automatisch mit einem rechten Winkel zum ersten Liniensegment erzeugt (durch Verschieben des ersten digitalisierten Punktes).
