Zur Objektgestaltung gehört auch eine automatische Legende. Die Legende stellt sämtliche Stile der Objektgestaltung in einem separaten Kartenfenster dar.
Der Inhalt der Legende kann gesteuert werden. Wenn für alle tatsächlich verwendeten Stile gewählt wird, werden nur die Stile in der Legende dargestellt, die auch tatsächlich in den Daten verwendet wurden. Je nach Datenmenge kann dies einige Zeit in Anspruch nehmen. Mit für alle Stile der Objektgestaltung erfolgt kein Abgleich.
Optional können der Stilename, Gruppenname und die Anzahl der Datensätze in der Legende dargestellt werden. Sind in der Objektgestaltung Gruppenname2 und Stilname2 definiert, können auch diese in der Legende ausgegeben werden.
Die Legende ist zoombar, d. h. auch Symbole verändern ihre Größe (Ausnahme: Rastersymbole). Die Legende wird nicht im Management gespeichert und ist jederzeit reproduzierbar.
Bei Bedarf kann die Legende über die Layerkontrolle auch bearbeitbar gesetzt und angepasst werden. Um die Änderungen zu speichern, muss die Legende unter einem anderen Namen gespeichert werden (als normaler Layer).
Hinweis:
Sind die Daten nicht konsistent mit der Objektgestaltung, enthält die Legendendarstellung nicht die tatsächlich in der Karte dargestellten Objekte!

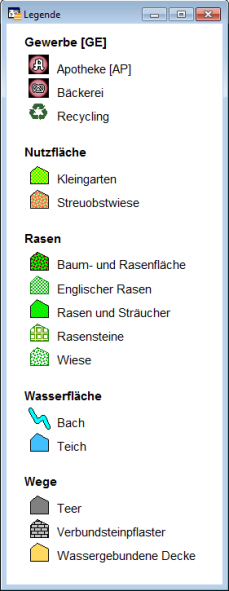

Beispiel Grünflächen und Gewerbe |

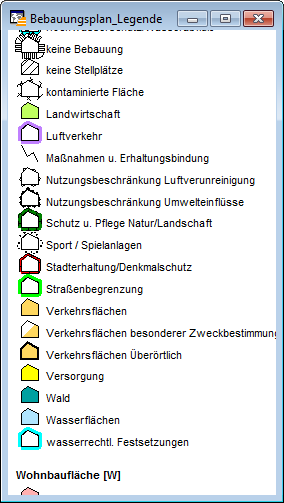

Beispiel Bebauungsplan |
|
|
Neben dieser Legende, die in jedem GeoAS Fachmodul zur Verfügung steht, gibt es zwei weitere Varianten zur Erstellung von Legenden:
| • | Die thematische Legende ergibt sich aus der Auswertung der "attributiven" Informationen der Objekte, die im Anzeigefenster gespeichert sind. Ist einer Fläche das Attribut "Grünfläche" oder einem Baumsymbol das Attribut "krank" zugeordnet, so werden diese "attributiven" Ausprägungen bei der Legendenerstellung berücksichtigt. (Detaillierte Informationen zur thematischen Legende finden Sie im Handbuch GeoAS Project im Kapitel "Thema Manager/Thematische Karte".) |
| • | Die kartografische Legende ergibt sich aus den "physikalischen" grafischen Darstellungen der Objekte. Ist eine Fläche "physikalisch" rot oder eine Linie "physikalisch" blau eingefärbt, so wird diese "physikalische" Ausprägung bei der Legendenerstellung berücksichtigt. Legenden, die über die in diesem Kapitel beschriebene Funktion/Art und Weise erzeugt werden, entsprechen der kartografischen Legende. Die Legendenfunktion des Fachmoduls übernimmt die automatische Erstellung der Legende. (Detaillierte Informationen zur kartografischen Legende finden Sie im Handbuch GeoAS Einführung im Kapitel "Kartografische Legende erstellen".) |
