HA-Schieber digitalisieren

Aktivieren Sie in der Schaltflächenleiste „Wasser Digitizer" die Schaltfläche „HA-Schieber digitalisieren".

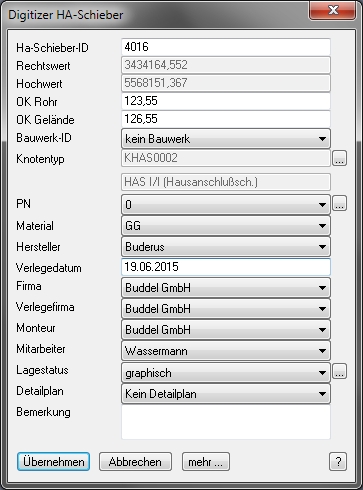

Durch das Klicken an der entsprechenden Stelle in die Karte wird der Schieber digitalisiert. Es öffnet sich ein Fenster zur Eingabe der entsprechenden Daten. Die Angabe einer eindeutigen ID ist zwingend. Zusätzlich wird zum Knotentyp die ElementID eingeblendet.

Hinweis_klein

•	Zu den Inhalten der Eingabemaske siehe Kapitel Karteikarte Hausanschluß-Schieber.

•

Im Optimalfall sollten zuerst Hausanschlusselement, Hausanschlusszähler und Schieber eines Hausanschluss digitalisiert werden und anschließend die Hausanschlussleitung über diese Punkte. Soll einer Hausanschlussleitung später noch ein Schieber hinzugefügt werden, müssen Sie zuerst an die entsprechende Stelle einen Stützpunkt in die Hausanschlussleitung setzen. Wählen Sie dazu die Hausanschlussleitung aus und stellen Sie den Layer „Hausanschluß" auf bearbeitbar. Wählen Sie dann auf der Schaltflächenleiste „Zeichnen" die Schaltflächen „Stützpunkte bearbeiten" und „Stützpunkt hinzufügen" und klicken Sie an die Stelle auf der Hausanschlussleitung, an die der Schieber gesetzt werden soll. Digitalisieren Sie anschließend wie oben beschrieben den Schieber und achten Sie dabei darauf, dass Sie den neuen Stützpunkt fangen (schalten Sie ggf. die SNAP-Funktion über die Taste „S" ein). Nur so kann die Verlinkung und Symbolausrichtung des Schiebers automatisch richtig erfolgen.

Mit <Übernehmen> wird die Eingabemaske „Digitizer HA-Schieber" geschlossen und sämtliche über sie vorgenommenen Eintragungen in die richtigen Datenbanken abgespeichert. Außerdem wird der Hausanschluß-Schieber nun grafisch im Kartenbild dargestellt. Das Objekt wird automatisch in der Relation Layer „HA_Schieber" gespeichert.

Mit <Abbrechen> brechen Sie die Digitalisierung von Hausanschluß-Schiebern sowie die Eingabe von Schieber-Daten ab. Sämtliche bis dahin vorgenommenen Eintragungen werden nicht in die Datenbank übernommen.

Mit <?> erhalten Sie Informationen aus der GeoAS Wasser-Online-Hilfe zu der gerade aktivierten Funktion.
