Zur Digitalisierung der Umrisse von Bauwerken

Um ein Bauwerk zu digitalisieren:

Aktivieren Sie auf der Schaltflächenleiste „Wasser Digitizer" die Schaltfläche „Bauwerk digitalisieren".

Digitalisieren Sie dann den Umriss des Bauwerks, indem Sie für jeden Eckpunkt einmal klicken und auf dem letzten Punkt einen Doppelklick machen. Anschließend öffnet sich die Eingabemaske „Digitizer Bauwerk". Über dieses Dialogfenster können Sie die Datenbank-Inhalte für das Bauwerk eingeben. Obligatorisch ist die Eingabe der Bauwerk-ID. Nachdem Sie ein Mal eine Bauwerk-ID eingegeben haben, zählt das System bei der Digitalisierung weiterer Bauwerke diese Bauwerk-ID automatisch hoch.

Hinweis_klein

•	Zu den Inhalten der Eingabemaske siehe Kapitel Karteikarte Bauwerk.

•	Das Bauwerk wird automatisch mit allen anderen Elementen verlinkt, die sich im Bereich des Bauwerks befinden bzw. dieses schneiden und ihrerseits noch mit keinem anderen Bauwerk verlinkt sind. Dies betrifft:

Knoten

Rohre

Hausanschlüsse

HA-Anschlusselemente

HA-Schieber

HA-Zähler

•	Um die Verlinkung später zu ändern, nutzen Sie bitte die Funktion Verlinken.

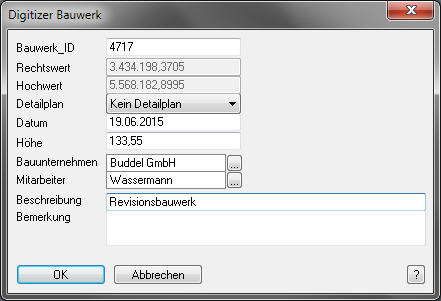

Digitizer_Bauwerk

Mit <Übernehmen> wird die Eingabemaske geschlossen und sämtliche über sie vorgenommenen Eintragungen in die richtigen Datenbanken abgespeichert. Außerdem wird das Bauwerk nun grafisch im Kartenbild dargestellt. Das Objekt wird automatisch in der Relation „Bauwerk" gespeichert.

Mit <Abbrechen> brechen Sie die Digitalisierung des Bauwerks sowie die Eingabe der Daten ab. Sämtliche bis dahin vorgenommenen Eintragungen werden nicht in die Datenbank übernommen.

Mit <?> erhalten Sie Informationen aus der GeoAS Wasser-Online-Hilfe zu der gerade aktivierten Funktion.
