Verkehrszeichenkatalog

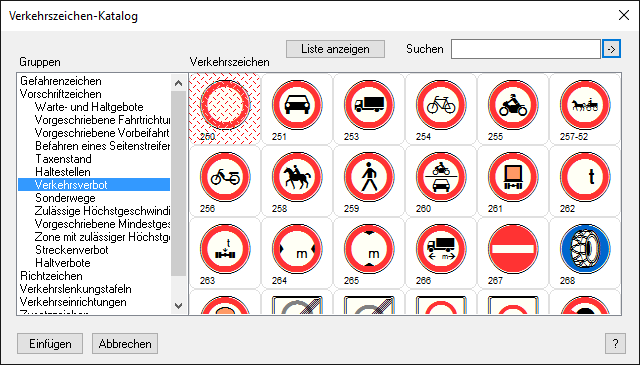

Der Verkehrszeichen Katalog wird über Hinzufügen auf dem Dialog Mast bearbeiten oder über die Schaltfläche aufgerufen. Er enthält eine Zusammenstellung der verfügbaren Zeichen. Über diesen Katalog kann ein Zeichen einem Mast zugeordnet werden.

Neue Zeichen setzen

Die Auswahl eines Zeichens erfolgt über Anklicken eines Zeichens im Katalog oder über das Suchfeld Suchen. Geben Sie die Nummer oder eine Bezeichnung ein und aktivieren Sie die Schaltfläche . Das Zeichen wird im Katalog angezeigt und ausgewählt.

Werden mehrere in Frage kommenden Zeichen gefunden, werden sie zur Auswahl aufgelistet.

Mit Einfügen wird das gewählte Zeichen im Dialog Mast bearbeiten eingetragen und in der Karte gesetzt.

Mit der Schaltfläche Liste anzeigen / Symbole anzeigen kann zwischen einer tabellarischen und einer grafischen Katalogansicht gewechselt werden.

Katalog bearbeiten

Wurde der Katalog ohne Verändern-Rechte und direkt über die Schaltfläche geöffnet, dient er lediglich der Information. Mit Verändern-Rechten (Modify) stehen zusätzliche Funktionen  zur Bearbeitung des Katalogs zur Verfügung.

Hier können Gruppen, Untergruppen und Zeichen in ihrer Position verschoben und umbenannt werden.

Mit bearbeiten öffnet sich eine neue Maske in der sämtliche Einstellung eines einzelnen Zeichens modifiziert werden können -> Verkehrszeichen bearbeiten.

Um neue Zeichen einzufügen kann ein vorhandenes Zeichen kopiert und anschließend modifiziert werden.

Nicht benötigte Zeichen lassen sich deaktivieren. Dadurch werden sie aus der Liste entfernt aber nicht gelöscht. Deaktivierte Zeichen können unter den Optionen wieder aktiviert werden.

Die Optionen werden in einer neuen Maske geöffnet. Es können drei Anzeigeoptionen für die Listenansicht eingestellt werden: Nummer, ID, und Standardtext. Standardtext ist der voreingestellte Text für beschriftbare Zeichen (siehe Verkehrszeichen bearbeiten).

Mit Zeichen aktivieren  werden alle deaktivierten Zeichen aufgelistet und können bei Bedarf wieder aktiviert werden.

Sofern ein neuer Zeichenkatalog eingespielt oder extern bearbeitet wurde, kann er mit Katalog aktualisieren neu initialisiert werden.
