OSM AGIS (OSM - Tile Service öffnen)

 Home  Zurück  Weiter

Dialog_TileServiceimages\Button_OSM_Mapnik.gif Mit der Schaltfläche OSM AGIS (OSM Tile Service öffnen) können Tile Services aufgerufen und im Kartenfenster angezeigt werden.Die Funktion steht in GeoAS Project und im GeoAS Toolpad zur Verfügung. Standardmäßig werden von der AGIS GmbH drei Tile Services angeboten.

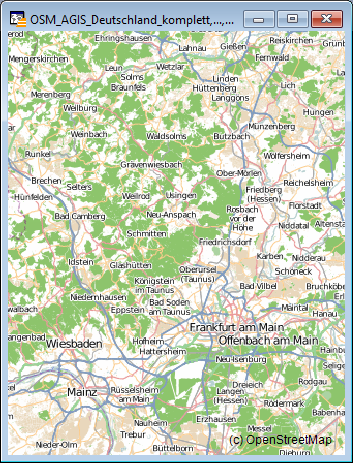

Deutschland komplett

kartenfensterfenster_agis_osm_1.zoom50
(vergrößern)

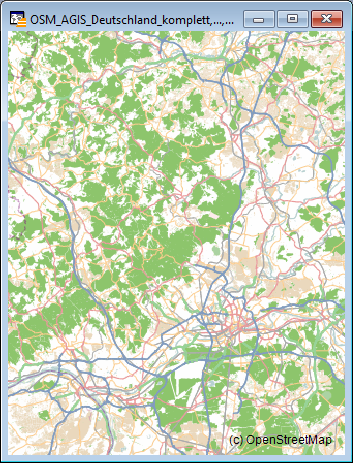

Deutschland Karte

kartenfensterfenster_agis_osm_2.zoom50
(vergrößern)

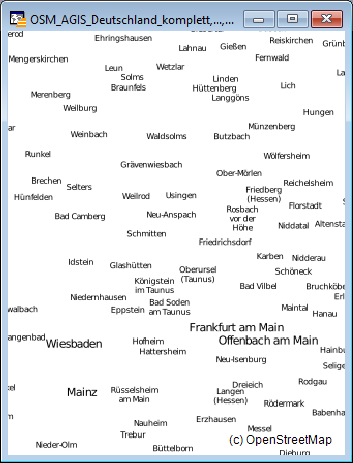

Deutschland Texte

kartenfensterfenster_agis_osm_3.zoom50
(vergrößern)



Hinweis_klein
•Mit dieser Funktion können ausschließlich Tile Service geöffnet werden, die von der AGIS GmbH bereitgestellt/gehostet werden.
•In GeoAS Project können Tile Services von anderen Anbietern/Servern alternativ über die Funktion Tile Service öffnen geöffnet werden.
•Für eine möglichst gute optische Darstellung der Rasterkacheln im Kartenfenster empfehlen wir, im Menü Karte > Optionen > Verbessertes Rendering aktivieren zu aktivieren. Wählen Sie bei Bilder glätten die Einstellung geringe Qualität oder Hohe Qualität.
•Eine noch bessere Darstellung erhalten Sie, wenn sie über das Kontextmenü (rechte Maustaste) auf die nächste physikalische Zoomstufe gehen.





Zugriffseinstellungen/KonfigurationZugriffseinstellungen/Konfiguration

Die Zugriffseinstellungen werden in einer Konfigurationsdatei  hinterlegt.
Sie liegt im Unterverzeichnis: \Services\OSM_AGIS\OSM_AGIS.config.

Tabellenname,URL,MaxLevel,Transparency,Layerposition,CenterX,CenterY,Zoom

OSM_AGIS_Deutschland_Texte,3,15,Black,1,1100000,6660000,1000000

OSM_AGIS_Deutschland_Karte,2,15,False,99,1100000,6660000,1000000

OSM_AGIS_Deutschland_komplett,1,15,False,100,1100000,6660000,1000000

Tabellenname

Name der Relation (*.tab-Datei).

URL

Angabe des Unterverzeichnis auf dem GeoAS Server (http://tiles.geoas.net/), von dem die Kacheln aufgerufen werden.

MaxLevel

Anzahl der zur Verfügung stehenden Zoom-Level.

Transparency

Einstellungsmöglichkeiten zur Transparenz (True=transparent; False=nicht transparent).

Transparency = black oder True => Schwarz wird transparent gesetzt (Standardeinstellung für den Beschriftungslayer)

Transparency = white => Weiß wird transparent gesetzt

Transparency = False => keine Farbe wird transparent gesetzt

Layerposition

Beim Öffnen des Tile Service wird er an der angegebenen Position in der Layerkontrolle eingefügt. Sind weniger Layer enthalten, wird er an der untersten Position in der Layerkontrolle eingefügt.

CenterX

X-Position beim Öffnen des Tile Service (sofern der Tile Service in einem neuen Kartenfenster geöffnet wird).

CenterY

Y-Position beim Öffnen des Tile Service (sofern der Tile Service in einem neuen Kartenfenster geöffnet wird).

Zoom

Zoomstufe beim Öffnen des Tile Service (sofern der Tile Service in einem neuen Kartenfenster geöffnet wird).



Auf diesen Eintragungen basierend werden -beim erstmaligen Aufruf des gewünschten Tile Service über die Schaltfläche Tile Service öffnen images\Button_OSM_Mapnik.gif- die entsprechende *.tab und die dazugehörige *.xml-Datei im Installationsverzeichnis von GeoAS Toolpad erzeugt und anhand der Angaben in der Konfigurationsdatei konfiguriert.

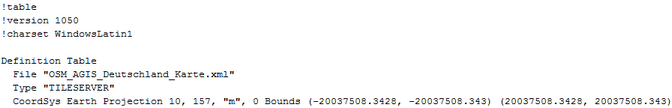

Die zur Konfigurationsdatei korrespondierende *.tab-Datei:

Konfigurationsdatei_TileService_2

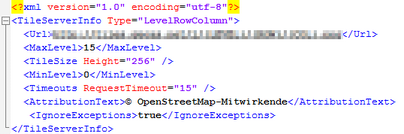

Die zur Konfigurationsdatei und *.tab-Datei korrespondierende *.xml-Datei:

URL: Server AGIS GmbH/URL (Pfadangabe)

Konfigurationsdatei_TileService_3
