Clip und Export

$images\Button_Clip_Export.gif$ Konvertierung eines Kartenausschnitts in andere CAD/GIS- und Datenbankformate.

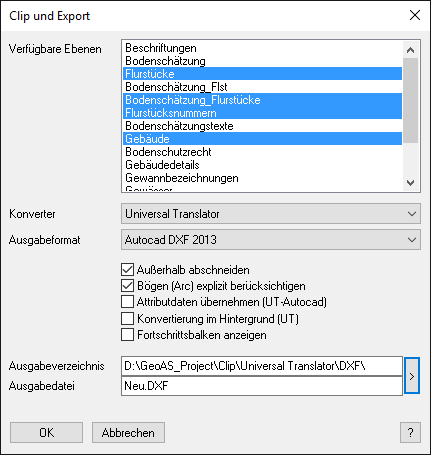

Dialog_ClipExport

Variante A: Klicken Sie auf die Schaltfläche ClipExport und ziehen Sie im Kartenfenster ein Rechteck auf. Alle Objekte innerhalb dieses Rechtecks können so exportiert werden.

Variante B: Selektieren Sie ein oder mehrere Flächenobjekte und klicken Sie anschließend auf die Schaltfläche ClipExport und nochmal in die Karte. Alle Objekte innerhalb dieser Flächenobjekte können so exportiert werden.

Wählen Sie aus den Verfügbaren Ebenen alle aus, die exportiert werden sollen.

Nicht exportierbar sind:

•	Kosmetischer Layer

•	Kombilayer

•	Rasterlayer

•

WMS, WFS

•	Autobeschriftungen

Konverter und Formate

•	MapInfo: Alle MapInfo Formate

•	OGR: Alternativer GeoAS Konverter (basierend auf der GDAL/OGR Simple Features Library C++ Bibliothek), der zusätzliche Formate bereit stellt und auch unter MapInfo Runtime verwendet werden kann.

•	Universal Translator: Das Standardwerkzeug von MapInfo Professional basiert auf FME (Feature Manipulation Engine) von Safe Software/Kanada. (Steht NICHT in Verbindung mit MapInfoRuntime zur Verfügung!)

MapInfo	OGR	Universal Translator
MapInfo TAB	AutoCAD DXF	AutoCAD DXF
MapInfo WOR + TAB	ESRI Shape SHP	AutoCAD DWG
MapInfo MIF / MID	GML Version 2	ESRI SHP
	GML Version 3	ESRI GDB File Geodatabase
		Microstation DGN

Optionen

Außerhalb abschneiden	alle Konverter	Schneidet angeschnittene Flächen- und Linienobjekte außerhalb des Exportbereiches ab.
Bögen (Arc) explizit berücksichtigen	Konverter	Bogenobjekte werden im Zielformat wieder zu Bogenobjekten, sofern das Zielformat Bögen unterstützt. Dies kann die Konvertierungszeit verlängern.
Attributdaten übernehmen	nur Universal Translater	Datenbankinhalte werden als Attribute in die DXF/DWG Datei geschrieben. Durch die Übernahme der Attributdaten kann die Ausgabedatei sehr groß werden und viele Zielprogramme können die Attributdaten nicht auswerten.
Konvertierung im Hintergrund	nur Universal Translater	Der Export wird als separater Prozess getstartet (empfohlen für großen Datenmengen). GeoAS läuft weiter, kontrolliert aber nicht das Ergebnis und löscht die Temporärdateien nicht.
Fortschrittsbalken anzeigen	Konverter	Um bei großen Datenmengen eine Rückmeldung über den Stand des Exportes zu erhalten, kann die Option Fortschrittsbalken anzeigen aktiviert werden.

Ausgabeverzeichnis / Ausgabedatei

Format	Typ
DWG, DXF, DGN	Datei. Eine einzelne Datei mit separaten Ebenen. Die Ebenennamen in der Datei entsprechen den ursprünglichen Relationsnamen.
SHP	Verzeichnis. Separate Dateien für jeden Layer. Falls in einer Relation unterschiedliche Geometrietypen vorhanden sind, werden diese in unterschiedlichen Shape-Files abgelegt. Den Ziel-Layernamen wird eine fortlaufende Nummer vorangestellt und der Objekttyp wird angehängt. (Beispiel: Flurstücke => T2_Flurstuecke_polylinie.shp).
GDB	Datei und Verzeichnis. Im Dialog muss zwar eine Datei mit der Endung *.gdb angebeben werden, der Konverter erzeugt aber daraus automatisch ein Verzeichnis. Das ist ungewöhnlich, aber die ESRI Geodatabase verwendet solch ein Verzeichnis mit Extension; der Verzeichnisname endet also mit.gdb.
TAB, MIF	Verzeichnis. Separate Dateien für jeden Layer. Den Ziel-Layernamen wird eine fortlaufende Nummer vorangestellt. (Beispiel: Ortslage => T3_Ortslage.tab).
TAB + WOR	Datei. Der Workspace (WOR) wird unter dem angegebenen Namen gespeichert. Für jeden Layer wird im gleichen Verzeichnis eine *.tab-Relation erzeugt. Den Ziel-Dateinamen wird eine fortlaufende Nummer vorangestellt. (Beispiel: Ortslage => T3_Ortslage.tab).
GML	Verzeichnis. Separate Dateien für jeden Layer. Neben der GML-Datei wird für jeden Layer auch eine Schemadatei (XSD - XML Schema Definition) erzeugt.

Aus Kompatabilitätsgründen werden Umlaute in Layernamen umgewandelt und Layernamen sollten nicht länger als 20 Zeichen sein.

Liegen die Relationen in unterschiedlichen Projektionen vor, muss gegebenenfalls eine einheitliche Zielprojektion ausgewählt werden.
